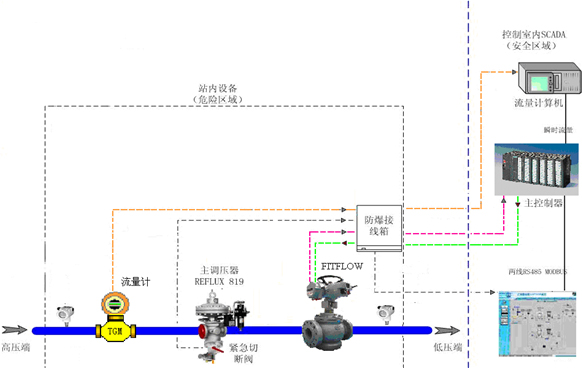

系统应用原理 |
|
| |
| |
| |
|
| |
| |
|
|
|
| |
智能流量调节控制系统主要以非腐蚀性气体作为设计介质，在-20℃～60℃的环境温度下，可广泛应用于城市燃气管网、高/中/低压调压站，燃气电厂、钢铁厂、化工厂等多种工矿环境，进行天然气的流量调节,即调流和限流。
|
|
| |
|
| |
|
|
|
|
| |
|
| |
| |
|
|
|
| |

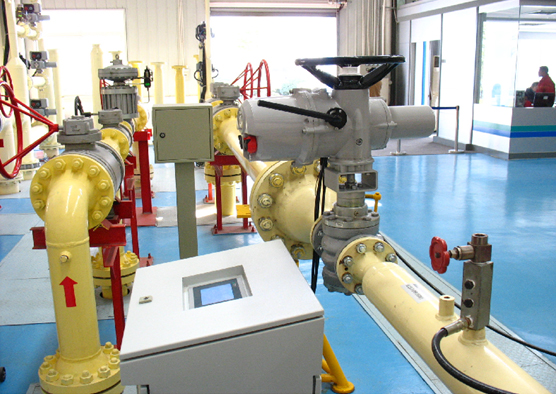

本产品一般安装在天然气总管或调压站的出口管上，可以有效的避免因流量变化对调压器和流量计等站控设备带来的冲击和影响。
本产品可通过本地和远程两种方式实现调流和限流。在断电的情况下,该系统即成为一个带有阀位指示的高精度手动调节阀，可通过手动方式实现精确的调流和限流。
系统主要功能如下：
⑴ 本地控制、远程控制；
⑵ "恒流与恒压供气"、"恒阀位供气"；
⑶ 控制参数可在线设定与修改；
⑷ 提供多种通讯接口：4-20mA、RS232、RS485、TCP/IP；
⑸ 手动控制与阀位指示；
⑹ 系统异常诊断与阀位保护；
⑺ 可在累计量限制和瞬时量限制方式间灵活切换； |
|
|
| |
|
| |
|
|
|
|
| |
|
| |
| |
|
|
|
| |
-设计压力: **** 10 MPa ；
-设计温度: -20℃-- 60℃；
-实验室系统调节精度小于1.5级；
-提供多种通讯接口，与外部站控或燃气管网监控和数据系统连接；
-控制方式采用人工智能算法，并提供检测报告；
-室内控制柜外形尺寸：1000*600*480；
室外控制柜外形尺寸：1000*600*400。 |
|
| |
|
| |
|
|
|
|
| |
|
| |
| |
|
|
|
| |
广泛运用于居民公寓、公福用户、公共建筑、工业企业等用气的调压或调压计量，其用气设备可为家用燃具，商业、团体用燃具，工业炉窑，锅炉、燃气空调器、火炬、喷火装置等一切用气设备。 |
 |
|
| |
|
| |
|
|
|
|
| |
|
| |
| |
|
|
|
| |

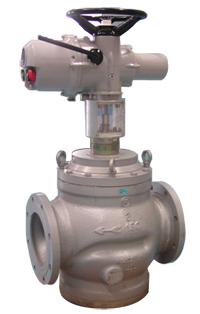

本产品主要由VLM调节阀、电动执行机构、系统控制器三部分组成。
调节阀主要特性：
◆ 专用调节阀，适用于待处理非腐蚀性气体；
◆ 顶部装入式阀体、法兰连接；
◆ 阀座上用软密封，密封效果更好；
◆ 平衡阀芯，更易于开启和关闭；
◆ 可选内置设备：内置式消音器、切断阀等。
|
|
 |
|
| |
|
| |
|
|
|
|
| |
|
| |
| |
|
|
|
| |
◆ 专用系列产品，采用电动信号与驱动形式；
◆ 作为标准功能的内置数据记录器；
◆ 利用红外线设定器可进行简单、安全、快速的非侵入式调整；
◆ 具有背景照明的显示器；
◆ 提供了阀门运行状况、控制执行器的报警图标；
◆ 对应阀位0～100%开度，呈线性关系；
◆ 阀门开度信号4～20mADC；
◆ 电机可在线直接操作，为鼠笼式感应类型，在380VAC、50HZ三相F级交流电源的供电下能够连续运行，电机功率0.5KW；
◆ 带顺时反转保护；
◆ 在任何时刻，一旦执行器接通电源，将自动检测操作电路，以确保正确的操作。 |
|
| |
|
| |
|
|
|
|
| |
|
| |
| |
|
|
|
| |
◆ 以专用PLC作为控制器，支持多种网络，具有自诊断功能；
◆ 支持Ladder diagram和STL等编程方式；
◆ 允许在线更改程序；
◆ 监控设备以 5.7吋触摸屏可在线监控调流调压过程，并可随时修改系统调节参数。
|
|
 |
|
| |
|
| |
|
|
|
|
| |
|
| |
型 号 |
规格 |
进口压力范围MPa |
可调流量范围Nm3/h |
FITFLOW-250A |
10″ |
0.01~8.5 |
1762~220331 |
FITFLOW-250B |
0.01~4 |
1762~150567 |
FITFLOW-250C |
0.01~1.6 |
1762~94194 |
FITFLOW-200A |
8″ |
0.01~8.5 |
1251~156437 |
FITFLOW-200B |
0.01~4 |
1251~106903 |
FITFLOW-200C |
0.01~1.6 |
1251~66878 |
FITFLOW-150A |
6″ |
0.01~8.5 |
801~100179 |
FITFLOW-150B |
0.01~4 |
801~68459 |
FITFLOW-150C |
0.01~1.6 |
801~42827 |
FITFLOW-100A |
4″ |
0.01~8.5 |
386~48259 |
FITFLOW-100B |
0.01~4 |
386~32978 |
FITFLOW-100C |
0.01~1.6 |
386~20631 |
FITFLOW-80A |
3″ |
0.01~8.5 |
238~29782 |
FITFLOW-80B |
0.01~4 |
238~20352 |
FITFLOW-80C |
0.01~1.6 |
238~12732 |
FITFLOW-65A |
2.5″ |
0.01~8.5 |
192~24069 |
FITFLOW-65B |
0.01~4 |
192~16448 |
FITFLOW-65C |
0.01~1.6 |
192~10290 |
FITFLOW-50A |
2″ |
0.01~8.5 |
107~13392 |
FITFLOW-50B |
0.01~4 |
107~9151 |
FITFLOW-50C |
0.01~1.6 |
107~5725 |
FITFLOW-25A |
1″ |
0.01~8.5 |
28~3469 |
FITFLOW-25B |
0.01~4 |
28~2370 |
FITFLOW-25C |
0.01~1.6 |
28~1483 |
|
| |
|
| |
 |
| |
|
| |
 |
