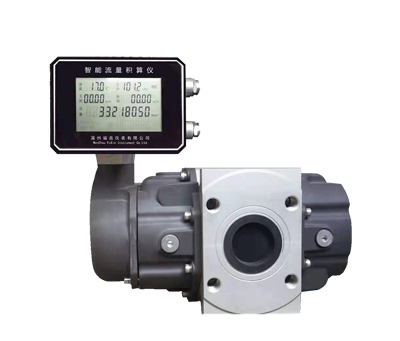

智能流量计 本控制器由新型微功耗电动燃气阀门和IC卡收费系统组成。可配接普通型或无线远传型气体流量计(涡轮、罗茨、旋进漩涡、腰轮、超声波、流量积算仪及国外流量计等)，实现管道燃气收费的自动化。具有结构简单、功能全面、准确可靠等特点;并有多种保护功能。它由新型电动控制阀和IC卡智能控制器组成;具 有计量准确、控制安全可靠、结构合理、升级灵活等特点。整个系统采用微功耗设计:利用液晶显示状态信息及数据，显示清晰明了;以IC卡作为媒介数据存储，结合管理系统实现燃气收费自动化管理。产品符合GB3836. 1-2010《爆炸性环境 第1部分: 设备通用要求》、GB3836. 4- 2010《爆炸性环境 第4部分:由本质安全型“i”保护的设备》标准，防爆标志为: EXibIIBT4 Ga, 经国家防爆检测中心检验合格，并取得防爆合格证;它含有II A-II B的1区、2区，T1-T3爆炸性气体混合物场所。

1.通过 IC 卡实现预付费管理。一表一卡，具有不同的用户密码，安全可靠。
2.液晶汉字显示气量信息及关阀、欠量、故障、低电等相关信息与状态。
3.采用大容量锂电池供电，延长使用寿命；正常使用下锂电池寿命为3 年以上。
4.控制器具有电池电量检测功能，当电池电量不足时，系统将自动显示 “低电” 字样，且伴有声音报警，并将在预设时间内自动关闭阀门。
5.控制器具有多种防护功能，当遇到开盒、断线、断电、磁干扰等现象时，控制器会自动关闭阀门，切断气源，同时液晶将显示“故障”、“关阀”等提示信息。
6.按键可查看剩余气量、累计用气量及状态工作信息。
7.控制器具有外界电源检测功能，当流量计基表电池或外界电源低电时，控制器将自动关闭阀门，并显示相应故障信息。
8.控制器具有流量信号监测功能；若控制器在设定时间内未接收到流量计输出的信号时，控制器则关闭阀门，并显示相应故障信息。
9.按键可查看剩余气量、累计用气量及状态工作信息。
10.可配接流量计 485 通讯接口，实时校对累积数据。
11.采用大液晶屏显示气量及状态信息，清晰直观。
12.控制器表头可 180 度旋转，安装使用方便。

• (1) 主电路板工作电压： DC 6V
• (2) 控制阀工作电压： DC 7.2V
• (3) 外电池最低报警电压： 4.5V
• (4) 内电池最低报警电压: 5V
• (5) ****工作电流： ≤200mA
• (6) 静态工作电流： <15μA
• (7) 工作温度： -20℃～+55℃ 相对湿度： ≤ 93% RH
• (8) ****工作压力： ≤0.4M P a
• (9)适配表型：各种流量计、工业皮膜表

产品组成
本产品由工业燃气基表/流量计、智能控制器、用户 IC 卡、预付费管理系统四大部分组成。

• 1、用户在使用之前，需到当地燃气公司建立用户档案。
• 2、插卡时，首先将 IC 卡口内的密封卡门取下，然后将 IC卡正面朝控制器上箭头所示的方向插入 IC 卡卡座，轻推到推不动为止，等液晶显示当前购气量与剩余气量之和后，方能拔卡；气量输入完成后，将 IC 卡口内的密封卡门装好，以防止水气、油烟等进入卡座，给您的使用带来不便。
• 3、控制器正常工作（当控制器内剩余气量不低于报警气量）时，液晶不显示各种信息。流量仪表每增加一个数量，控制器将自动减去相同的用户气量。（按键可以查看当前剩余气量和当前累计用气量）
• 4、当表内剩余气量低于报警气量时，控制器将显示“欠量”提示，并伴有声音报警；当表内剩余气量为 0.0 时，阀门将自动关闭，并显示“欠量”、“关阀”提示。
• 5、当电池电量不足时，控制器将显示“低电”、“关阀”提示，并伴有声音报警；延时后将自动关闭阀门。
• 6、当流量仪表出现违规操作诸如断线、开盒等现象时，控制器将显示“关阀”、“故障”提示，并自动关闭阀门。 工作状态显示图
•

产品组成
本产品由工业燃气基表/流量计、智能控制器、用户 IC 卡、预付费管理系统四大部分组成。

注意事项：

1、IC 卡拔出后，卡口必须加盖，防止脏物侵入。
2、本产品实行一户一表一卡，IC 卡必须妥善保管，不得损伤，不能互相借用。
3、更换外电池时，必须在确认安装现场无可燃性气体存在的情况下，方可进行；若需更换内电池时，请与当地然气公司进行联系。
4、为保证 IC 卡燃气产品正常使用，请选用 5 号碱性电池，严禁使用交流电源替代电池供电。
5、请勿将磁性物质靠近 IC 卡燃气产品，以免造成您无法使用。
6、与流量计连接时，应按照控制器箭头所示方向与流量计箭头所示方向对应安装，且勿装反，以免造成不便。

产品型号与适配表型流量对照表

郑重声明：当 IC 卡智能燃气控制器电子部分显示的数值与基表（或流量计）机械计数器指示值不一致时，将以机械计数器为准。
