CNG顺序控制盘

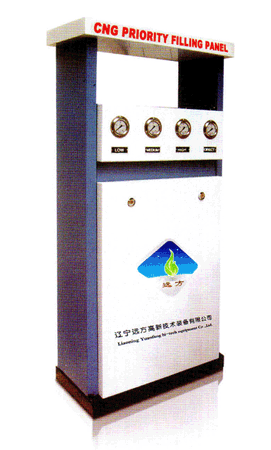

CNG顺序控制盘图

一、产品概述 远方牌ZSG系列CNG自
动顺序充气控制盘（柜）
是选用国际著名品牌公司原件组装的系
列化机械产品，可靠性高、质量稳定、
使用寿命长；能够******限度的满足用户
的需要，适用于各CNG. LCNG加气母
站、标准站、撬装式子站，为高、中、
低压储气罐充气进行自动顺序分配。


二、工作原理 远方牌CNG自动顺序充气控制柜（盘）是进口原件组装的系列产品，它的功能是将来自压缩后的天然气按压力由小到大的顺序依次自动分配到每个独立的储气井（或储气罐），不论压力如何变化，都能实现自动充气。压缩气首先冲开设定压力最低(10hAPa)的高压组压力顺序阀，为高压组储气井（或储气罐）充气，当井（或罐）内气体压力升高到中压组顺序阀设定压力(16MPa)时，中压组压力顺序阀打开，这时将为中压储气井（或储气罐）充气，当井（或罐）内气体压力达到中压组设定压时，压缩气将同时为高、中压储气井（或储气罐）充气，直到两井（或罐）内气体压力达到低压顺序阀设定压力(20MPa)时，低压组压力顺序阀打开，这时将为低压储气井（或储气罐）充气，当井（或罐）内气体压力达到低压组设定压力时，压缩气将同时为高、中、低压储气井（或储气罐）充气，直到各个井（或罐）内压力达到额定压力（此时三个储气井压力相等），这时压缩机停止工作。当任一个储气井（或储气罐）内压力降低，压缩天然气将通过控制柜（或盘）自动为其补充所消耗的气体，以保证储气井（或储气罐）内的压力充满。

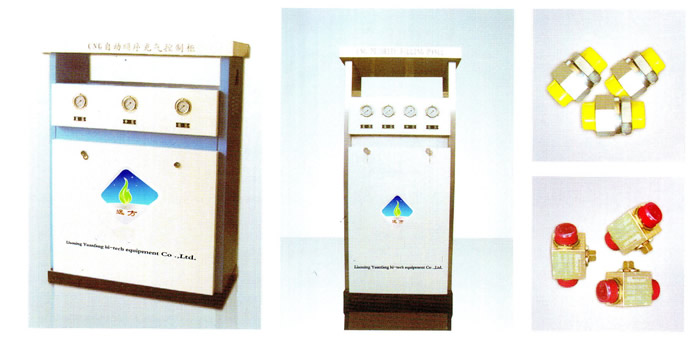

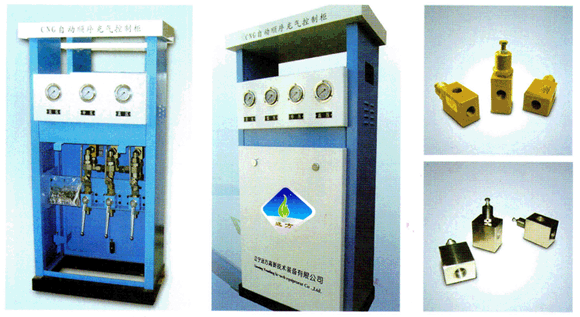

三、产品展示
  • 产品型号：ZSG-口／4B-A
    流量范围：1000-4500Nm3／h
    结构形式：并联式、集成式的结构外形尺寸相同，进出气口均在下方，结构紧凑、维修方便、美观大方
  • 产品型号：ZSG-50/4B-A
    流量范围：5000-7000Nm3／h
    结构形式：并联式、进出气口均在下方，结构紧凑、维修方便、美观大方




  • ZSG气动控制盘系列
  • 产品型号：QZSG-口／3B-P
    流量范围：1000-3500Nm3／h
    产品型号：QZSG.-口／4B-P
    流量范围：1000-3500Nm3／h

  • ZSG盘式系列

产品型号：ZSG-口／3B-P
流量范围：1000-2500Nm3／h

产品型号：ZSG-口／4B-P
流量范围：1000-2500Nm3／h


四、产品亮点
  • 1、ZSG系列型顺序控翩盘（柜）采用了结构最优、外观最美、*********的立体并联式（并拥有国家专利）。
    2、国内唯一一家能生产序阀流量超过3500Nm3/h的顺序控制柜厂冢。
    3、圈内首台ZSG系列型5000Nm3／h以上顺序控制柜的生产厂家，并在中石油、中石化、中海油等C N
    G大型母站成功使用。
    4、避免了串联结构阻力大、耗电量大、流量受隈、压缩机容易因压损而产生突然停机现象，改变设遴压力
    可以任意调换高、中、低三组管路的安装顺序。
    5、ZSG系列型CNG自动顺序充气控制盘（柜），其背压阀用了美国AQUA公司最好的CNG专用气动顺序
    阀。635L顺序阀的流量可达250M3h、B735流曼在3500M3/h以上，性能好、可靠性离；B-735顺
    序阀是我公司与美国AQUA公司签订合同特殊定制，为我公司独家持有。
