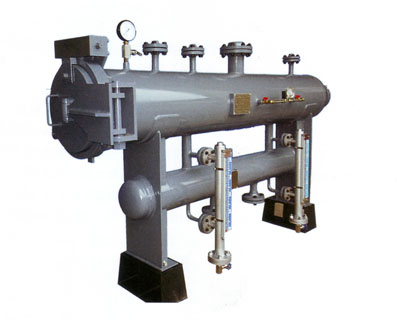

过滤分离器 Gas filter separator |
|
|
|
|
|
|
|
|
|
|
|
|
过滤分离器作为一种气、固、液高效过滤分离设备,用于天然气、煤层气等,去除在然气中的尘土、铁锈等固体颗粒和液滴,减少含有杂质的气体在传输过程中对压缩机、流量计和燃烧器等仪器和仪表的损害,高性能的过滤器对保护天然气处理和输送系统中的精密设备具有至关重要的作用。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
含有固体颗粒和液滴的气体进入过滤分离器,通过滤芯过滤第一段,对固体颗粒过滤,对液滴进行凝聚,由于滤芯结构特性作用,固体颗粒被滞留在滤芯外部或被滤芯容纳,液体颗粒被聚结成大的液滴进入储液罐,经过第一次过滤的气体流至分享腔,气体的雾状液体由捕雾器捕获,不断凝聚在内表面形成较大的液滴,靠重力作用脱离气体。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- 设计标准:GB150-1998<钢制压力容器>
- 结构形式:立式、卧式
- 端盖型式:快开门式、法兰盖式
- 连接形式法兰标准:HG/T20592~HG/T20615-2009或ANSI B16.5等
- 滤芯材质:聚酯纤维
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- 设计压力:≤10Mpa
- 设计温度:-40℃~80℃
- 初始压差:≤0.02Mpa
- 过滤分离精度和效率:
- 固体:≤1μm 99%
- 液体:≤5μm 98%
- 过滤分离进度等级:0.3μm、1μm、5μm、10μm、20μm、50μm
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- 用于天然气煤层气和沼气的过滤与分离;
- 去除干燥床下游的干燥剂颗粒和液滴;
- 去除催化床下游的催化剂粉末和液滴;
- 用于计量和调压站前的气体过滤和分离;
- 用于城市配气系统的过滤和分离;
|
|
|
|
|
|
|
|
|
