LGL2,LGL3及LGL4泵
多用途泵,用于液化气库,中转库和槽车系统 |
|
|
这些坚固的泵适用于液化气库,多秤位灌瓶灌注,汽化器,槽车和运输。
单头或双头驱动的型号具备2",3"及4"接口尺寸,排量范围由30至300USgpm(114-1135/min)。TLGLD2和TLGLD3型号一直很适用于槽车,因为它们设有双头驱动轴,可使泵随意安装,选择泵轴顺时针或逆时针转动。所有型号均有一个内置安全阀及可更换之腔套和端面园盘,如有需要,很容易重新建造一个泵室。标准结构材料包括Buna-N机械密封件及Duraranes,滑板适用于液化气及无水氨,还有Viton的机械密封件和层压叶片和防腐安全阀以供选择。
2"和3"型号的****压差为150psi(1034kPa),4"型号为125psi(862kPa)。接口采用NPT标准锥螺companion法兰或杆接法兰。
|
|
LGL4剖面图 |
|
|
|
|
|
百马公司LGL2和TLGLD2型号的泵通常安装在槽车的底盘上或者安装及焊接在储罐的钢架上。
3"和4"型号可以以多种不同方法与运输槽车连接,一般是在靠近或在起落架之间。槽车泵一般由P.T.O或液压驱动系统所驱动。请参考百马公司液化气手册500号关于各种不同的槽车和运输泵系统的内容。 |
|
|
|
|
|
|
VB驱动型
V-型皮带驱动
可供安装在标准型底座VB驱动泵,成套包括:泵,壳盘,快缷皮带轮,高扭矩三角皮带和皮带罩,装在一个公共的底座上,成套泵可与标准NEMA马达连接,所有VB型泵可按要求配带马达或不配带马达。
|
|
|
HR驱动型
斜齿轮减速箱驱动
可供安装在标准型底座的HR驱动泵,成套包括:泵,百马斜齿轮减速器,安装用托架,连轴节及其护罩,装在一个公共的底座上,成套泵可与标准NEMA马达连接,所有VB型泵可按要求配带马达或不配带马达。
|
|
|
|
|
|
曲线代表在80°F(26.7℃)时输送丙烷或者无水氨的大概数值,在管路中的障碍,如过流阀,弯头对输送率有负面的影响。丙烷在在32°F(0℃)时,实际的输送率会减至额定的80%,而丁烷在80°F(26.7℃)时其输送率只能达到图表数值的60%至70%,基在32°F(0℃)时甚至会低到35%至45%,排量的损失与泵的特性无关,而是由于液化气的自然热动力现象造成的。 |
|
|
|
选一台用于槽车或者运输系统方面的泵。若选一台标准型号的泵或泵装置请参阅表格中列出的数据。表中列出的制动马力范围是用于安装在底座上的泵装置,在曲线图查找泵的马力范围。使用在连续作业状况下的泵建议泵速为400转/分或低于400转/分为好。以一个存在高峰用量的工厂系统为例,选用连续作业的泵,泵的排量至少是正常高峰负载的150%,以防止由于在入口管路中产生不正常的气化引起系统失误。 |
|
套装泵装置 |
泵速转
/分
(使用
1750
转/分
马达) |
丙烷输送量(大约)
@差压和泵速见说明(1) |
****的压差 |
****工作
压力(2) |
马达型号装于
底盘 |
马达规格
(安装在标准底
座上)(4) |
型号 |
厂家设定
的卸压阀
压力 |
50PSI
(345 kPa) |
100PSI
(689 kPa) |
PSI |
kPa |
PSI |
kPa |
0-3
HOUR
DUTY |
3-8
HOUR
DUTY
|
8-24
HOUR
DUTY |
MINMUM
FRAME
SIZE |
MAXIMUM
FRAME
SIZE |
GPM |
LPM |
GPM |
LPM |
LGL2-VB |
150psi
(1034 kPa) |
660
520
420
330 |
67
50
40
30 |
254
189
151
114 |
57
41
30
23 |
216
155
114
87 |
150
150
150
150 |
1034
1034
1034
1034 |
350
350
350
350 |
2413
2413
2413
2413 |
9.2
6.4
4.8
3.1 |
9.2
6.4
4.8
3.1 |
7.8
5.4
4.0
2.6
|
184T
182T
182T
182T |
213T
184T
184T
182T |
LGL2-HROF |
150psi
(1034 kPa) |
640
520
420
350 |
65
50
40
32 |
246
189
151
121 |
55
41
30
24 |
208
155
114
91 |
150
150
150
150 |
1034
1034
1034
1034 |
350
350
350
350 |
2413
2413
2413
2413 |
8.9
7.0
5.4
4.1 |
7.1
5.6
4.3
3.3 |
5.7
4.5
3.4
2.6 |
143T
143T
143T
143T |
215T
215T
215T
215T |
LGL3-VB |
150psi
(1034 kPa) |
640
520
420
330 |
133
108
80
59 |
503
409
303
223 |
112
84
60
42 |
424
318
227
159 |
150
150
150
150 |
1034
1034
1034
1034 |
350
350
350
350 |
2413
2413
2413
2413 |
12.1
8.9
7.3
5.4 |
12.1
8.9
7.3
5.4 |
10.2
7.5
6.1
4.5 |
215T
213T
213T
184T |
254T
215T
215T
184T |
LGL3-HRA |
150psi
(1034 kPa) |
640
520
420
350 |
133
108
80
59 |
503
409
303
238 |
112
84
60
45 |
424
318
227
170 |
150
150
150
150 |
1034
1034
1034
1034 |
350
350
350
350 |
2413
2413
2413
2413 |
25.0
24.3
17.8
14.4 |
25.0
19.4
14.3
11.5 |
20.0
15.5
11.4
9.2 |
182T
182T
182T
182T |
256T
256T
256T
256T |
LGL4-VB
LGLD4-VB |
150psi
(1034 kPa) |
640
520
420
330 |
270
220
170
130 |
1022
833
644
492 |
220
180
130
90 |
833
681
492
341 |
125
125
125
125 |
862
862
862
862 |
350
350
350
350 |
2413
2413
2413
2413 |
26.9
19.6
15.8
11.4 |
26.9
19.6
15.8
11.4 |
22.8
16.6
13.4
9.8 |
254T
254T
215T
213T |
284T
256T
254T
215T |
LGL4-HRA
LGLD4-HRA |
150psi
(1034 kPa) |
640
520
420
350 |
270
220
170
138 |
1022
833
644
522 |
220
180
130
95 |
833
681
492
360 |
125
125
125
125 |
862
862
862
862 |
350
350
350
350 |
2413
2413
2413
2413 |
25.0
24.3
17.8
14.4 |
25.0
19.4
14.3
11.5 |
20.0
15.5
11.4
9.2 |
213T
213T
213T
213T |
256T
256T
256T
256T |
LGL4-HRB
LGLD4-HRB |
150psi
(1034 kPa) |
640
500
400 |
270
210
160 |
1022
795
606 |
220
170
120 |
833
644
454 |
125
125
125 |
862
862
862 |
350
350
350 |
2413
2413
2413 |
30.0
30.0
30.0 |
30.0
30.0
24.1 |
26.9
24.0
19.3 |
182T
182T
182T |
286T
286T
286T |
|
(1)在以上的特性曲线图中查明泵的输送量和制动马力,见曲线图的注释可查找出输送量的变化因数。
(2)****的额定工作压力为350psi(2413kPa)适用于液化气和NH3(限于U.L.和N.F.P.A.58)
(3)标准型驱动(V型皮带/减速器和底座)的****传输马力
(4)电机规范可在下列表中及电机价目表(190)中查找。
备注:外加的旁通阀资料可咨询公司 |
|
|
|
|
|

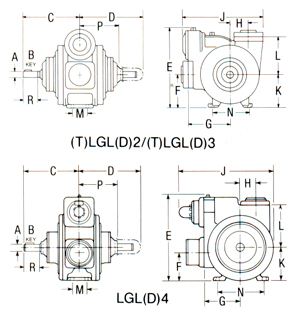

型号 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
R |
大约重量
(不包括马达) |
LBS. |
KG |
LGL2
TLGL D2 |
IN. |
11/8 |
1/4 |
8 |
815/16 |
10 |
33/4 |
413/16 |
23/8 |
93/4 |
4 |
47/8 |
15/8 |
5 |
57/16 |
21/4 |
85 |
39 |
MM |
29 |
6 |
203 |
227 |
254 |
95 |
122 |
60 |
248 |
102 |
124 |
41 |
127 |
138 |
57 |
LGL3
TLGLD3 |
IN. |
11/8 |
1/4 |
95/8 |
111/8 |
133/8 |
53/8 |
7 |
31/8 |
133/8 |
53/8 |
65/16 |
21/2 |
6 |
65/16 |
27/16 |
106 |
73 |
MM |
29 |
6 |
245 |
283 |
340 |
137 |
178 |
79 |
340 |
137 |
160 |
64 |
152 |
160 |
62 |
LGL4
LGLD4 |
IN. |
11/4 |
5/16 |
95/8 |
111/16 |
157/16 |
47/8 |
69/16 |
25/8 |
1615/16 |
515/16 |
71/2 |
21/2 |
81/4 |
63/4 |
23/4 |
250 |
93 |
MM |
32 |
8 |
245 |
281 |
392 |
124 |
167 |
67 |
430 |
151 |
191 |
64 |
210 |
172 |
70 |
|
|
|
|

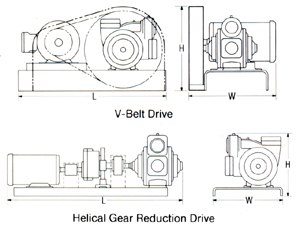

型号
60Hz电机(4) |
标准1750
转/分,防爆 |
尺寸(英吋)(2) |
尺寸(毫米)(2) |
大约重量
(不包括马达) |
HP |
FRAME |
L |
W |
H |
L |
W |
H |
LBS. |
KG |
LGL2-VB |
3
5
71/2 |
182T
184T
213T |
353/8
353/8
353/8 |
171/8
171/8
201/2 |
151/3
157/8
17 |
899
899
899 |
435
435
521 |
403
403
432 |
180
180
186 |
82
82
84 |
LGL3-VB |
5
71/2
10
15 |
184T
213T
215T
254T |
367/8
367/8
367/8
367/8 |
193/4
211/6
22
251/2 |
211/2
211/2
211/2
211/2 |
937
937
937
937 |
502
537
559
648 |
546
546
546
546 |
265
265
265
305 |
120
120
120
138 |
LGL4-VB |
15
20
25 |
254T
256T
284 T |
413/4
413/4
413/4 |
255/8
255/8
289/16 |
211/4
211/4
2111/16 |
1061
1061
1061 |
651
651
726 |
540
540
551 |
430
430
430 |
195
195
195 |
LGL2-VB |
3
5
71/2 |
182T
184T
213T |
353/8
353/8
353/8 |
171/8
171/8
201/2 |
151/3
157/8
17 |
899
899
899 |
435
435
521 |
403
403
432 |
180
180
186 |
82
82
84 |
LGL2-HROF |
3
5
71/2
10 |
182T
184T
213T
215T |
|
143/4
143/4
171/4
171/4 |
133/8
133/8
145/8
145/8 |
978
1013
1207
1207 |
375
375
438
438 |
340
340
372
372 |
175
175
215
215 |
79
79
98
98 |
LGL3-HRA |
5
71/2
10
15
20 |
184T
213T
215T
254T
256T |
483/4
483/4
493/8
531/4
55
|
171/4
171/4
171/4
171/4
171/4 |
16
16
16
16
16 |
1238
1238
1254
1353
1397 |
438
438
438
438
438 |
406
406
406
406
406 |
315
320
320
320
320 |
143
145
145
145
145 |
LGL4-HRA15
|
15
20 |
254T
256T |
|
203/8
203/8 |
187/8
187/8 |
1362
1400 |
518
518 |
479
479 |
445
445 |
202
202 |
LGL4-HRB |
15
20
25
30 |
254T
256T
284T
286T |
|
203/8
203/8
203/8
203/8 |
193/8
193/8
193/8
193/8 |
1381
1426
1476
1515 |
518
518
518
518 |
492
492
492
492 |
550
550
550
550 |
249
249
249
249 |
|
(1)标准的电机规范请参阅电机价目表190(包括:相数,赫兹,电压,转速和重量等)
(2)表中只列出右旋泵,不包括启动器,电机吊耳,和接线盒尺寸,有关泵装置详图请参阅样本尺寸表。 |
|
|
泵型号 |
标准或任选 |
入口 |
出口 |
LGL2
TLGLD2 |
Standard |
2"NPT
Flange |
2"NPT
Flange |
Optional |
2"weld
Flange |
2"weld
Flange |
LGL3
TLGLD3 |
Standard |
3"NPT
Flange |
3"NPT
Flange |
Optional |
3"weld
Flange |
3"weld
Flange |
LGL4
LGLD4 |
Standard |
4"weld
Flange |
3"weld
Flange |
Optional |
3"NPT
Flange |
3"NPT
Flange |
Optional |
3"weld
Flange |
3"weld
Flange |
Optional |
4"weld
Flange |
4"weld
Flange |
|
|
