JB-QT-TON90A系列报警器输出控制接口/JB-QT-TON90A系列报警器备用电源



TONS-90A系列报警器输出控制接口

>> > 技术指标:

输入信号:配接TON90A系列报警器的二段报警光电耦合输出。
输出信号:分别对应二段报警光耦信号,输出二组继电器触点信号(常开
或常闭)。
触点容量:输出继电器触点容量为22OV/10A。
电 源:220V/50Hz。

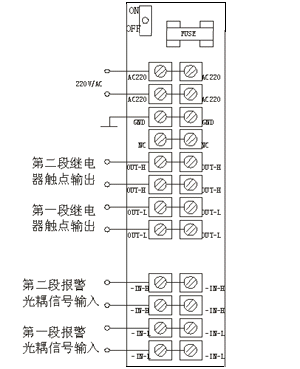

连接端子图

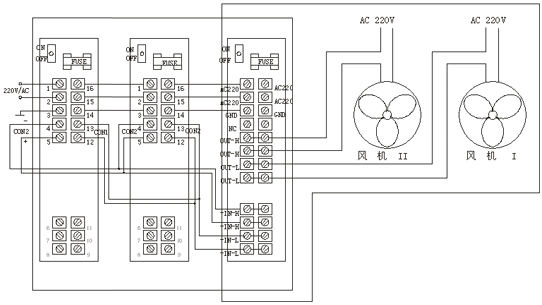

>> > 电 路 连 线 < <<


TONS-90A系列报警器备用电源


>> > 技术指标:
工作电压:220V/50HZ

蓄电池容量:12V/18V/7AH
****负载:最多可驱动8路YONS-90A系列报警器。

>> > 外型结构:

>> > 连接端子图:

>> > 电路接线图:

注意:以上电路边线方法需在定货时,用户提出要接备用电源的前提下,由厂家提供可
接备用电源的TONS-90A系列报警器,再按上图连接。
