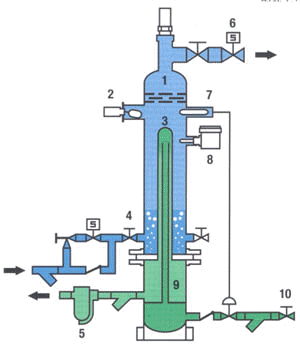

1. 液化气气体液点清除器
液化气气体形成湍流通过高效能的清除器,把带出的雾状液点除去成为乾燥的液化气气体。
2. 高液位控制
当液化气液面过高时,高液位控制把蒸发器关闭。此高液位控制是与低温安全控制器联结操作。
3. 热交换管
水蒸汽的热能通过热交换器的管壁传给在液化气室的液体,水蒸汽应被冷凝成水而被收集于下面的冷凝水室。热交换管和蒸汽管是由很多组同轴管组成的管群,图中只显示其中一条,是为以简洁表达。
4. 液相进口管组
LF100及以上型号,液相进口管组包括有电磁阀如图示。LF5至LF70型则只有截止阀和过滤器。
5. 冷凝水的排除
冷嘲热讽凝水的排水管组包括过滤器和汽阱。录冷凝水室收集到冷凝水时,汽阱即打开把水排出,然后再关闭。
6. 液化气气体出口电磁阀
标准的LF5到LF70型在液化气气体出口配有安全电磁阀如图示。LF100及以上型号,安全电磁阀则装在液相进口上。
7. 液化气气体温度感应器
温度感应器通过一条毛细管来控制在蒸汽入口管组上的蒸汽控制阀,使液化气维持在适当温度。
8. 低温安全控制器
遇着水蒸汽中断或负载过大时,低温安全控制应把蒸发器关闭。
9. 水蒸汽供应管群
水蒸汽由这些管送到热交换管群的顶部,增加在里面的热能交换流速,使传热效率更高。
10.水蒸汽入口
需要乾燥的饱和水蒸汽。(湿或"过热"水蒸汽均会减少蒸发量。)
11.水蒸汽管道
水蒸汽管道防霜结的设计,当冷凝水形成积聚冷凝水槽,即受到进入下面蒸汽槽的水蒸汽所加热。 |
