   特点




PLC内置程序控制器,运行可靠。
混合器出口压力为:5-5.5psig,6-9.5psig,10-60psig。
低气相输入压力开关可保证足够压力的LPG进入文丘里管喷嘴,保证混合所需的起动压力。
高混合气输出压力开关可防止缓冲罐及管网压力过高。
过载保护保证在混合器能力内提供所需压力的混合气。
多台混合器可在程序编制中方便地设定为并联运行。
全天候防护箱体,经久耐用,不需建造厂房或防护棚。
以设备总成供货,安装时只需连接进出口管、电源即可使用。




   概述




  Algas-SDI MVP系列文丘进里式(也称引射式)混合器,用于混合LPG气体和空气,产生符合用户要求的混合气。这种混合器的工作原理是当LPG气体通过文丘里管喷嘴高速喷射后,会在文丘里管内产生一定程度的负压,从而把大气或空气源中空气吸到的文丘里管中,两种气体在此混合后输出。这种混合器使用1-5支文丘里管,以满足不同混气量的要求,混气能力为2500-50000 SCFH(约70-1,416m3/hr)。根据混气压力不同,又可分为低压型(ME),中压型(MEM)和高压型(MEH)。低压型混合器出口压力为5-5.5psig(0.35-0.39kg/cm2),中压型混合器出口压力为6-9.5psig(0.42-0.67kg/cm2),高压型混合器出口压力为10-60psig(0.7-4.2kg/cm2)。这种混合器具有结构简单、工作可靠、成本低、维修保养少等特点,广泛用于世界各地。




   运行




  气相总管中的LPG气体调压后经电磁阀到达文丘里管进口喷嘴,同时大气或压缩空气源的空气也到达文丘里管空气进口。LPG气体经喷嘴高速喷射时产生的负压,按比例将空气吸入到文丘里管内,使两种气体相遇混合。混合后的混合气总管进入缓冲罐,在缓冲罐内压力波动得以消除,混合气进一步充分混合均匀后进入输气管网。
  根据不同的LPG成份,选择不同的喷嘴和喷射压力,就可改变吸入空气的量,从面改变混合比例,得到不同热值的混合气。
  混合器的运行由PLC控制。缓冲罐内的压力通过压力传感器传送到PLC中。当缓冲罐内压力下降到低于设定值时,PLC读取压力传感器传来的信号,并产生一个输出信号使相应的文丘里管电磁阀通电打开,使LPG气体进入文丘里管,产生混合气进入到缓冲罐内,使其压力升高。当罐内压力达到PLC中设定的****压差的上限时,PLC发出信号关闭相应电磁阀。这种"开/关"过程的循球重复保证了缓冲罐内压力处于设定范围内。

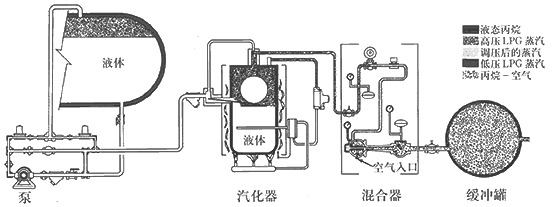

   混合器工作



   规格

MVP型号 混气能力SCFH*
(标准英尺3/Hr)
混气能力*
Kcal/Hr
气相进口
NPT
混合气出口
2.5ME 2,500 924,000 3/4" 11/2"NPT
2.5MEM 2,500 924,000 3/4" 11/2"NPT
2.5MEH 2,500 924,000 3/4" 11/2"NPT
5ME 5,000 1,848,000 3/4" 2"NPT
5MEM 5,000 1,848,000 3/4" 2"NPT
5MEH 5,000 1,848,000 3/4" 2"NPT
12.5ME 12,500 4,621,000 1" 6" 150#法兰
12.5MEM 12,500 4,621,000 1" 6" 150#法兰
12.5MEH 12,500 4,621,000 1" 6" 150#法兰
25ME 25,000 9,242,000 11/2" 6" 150#法兰
25MEM 25,000 9,242,000 11/2" 6" 150#法兰
25MEH 25,000 9,242,000 11/2" 6" 150#法兰
50ME 50,000 18,484,000 2" 8" 150#法兰
50MEM 50,000 18,484,000 2" 8" 150#法兰
50MEH 50,000 18,484,000 2" 8" 150#法兰
*混气能力是基于纯丙烷和空气的混合,对于不同的成分的LPG与空气的混合,请向我司咨询.

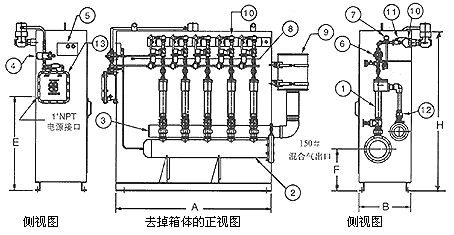

   结构及外形尺寸




1、 复位总成
2、 保险丝
3、 文丘里管总成
4、 低输入压力调压器
5、 喷嘴压力调压器
6、 混合器控制开关
7、 过载和高输出压力开关
8、 电磁阀
9、 脉动风门
10、 止回阀
11、 入口角阀
12、 电源开关总成
13、 灯泡

正视图
侧视图


混合气型号 A B C D E
2.5ME 540mm 419mm 406mm 254mm 95mm
5ME 737mm 668mm 419mm 305mm 133mm


1、 文丘里管喷嘴
2、 混合气总管
3、 空气总管
4、 低输入压力开关
5、 控制箱(压力表)
6、 喷嘴压力调压器
7、 控制电磁阀
8、 喷嘴压力表
9、 空气过滤器总成
10、 LPG气相总管
11、 文丘里管进口切断阀
12、 空气进口止回阀
13、 控制板

混合气型号 A B C D E
MVP12.5/25 1410mm 514mm 1054mm 470mm 1854mm
MVP50 1930mm 641mm 1162mm 508mm 1981mm
