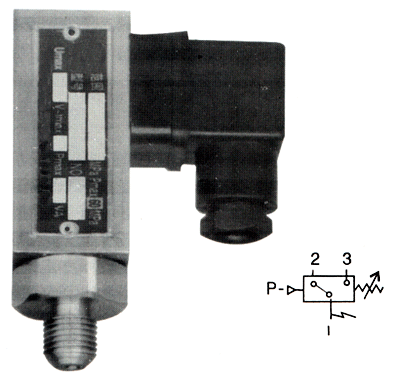

YWK-18D型控制器引进国外******技术生产。控制器使用膜片式传感器,耐高压、使用寿命长,结构紧凑,外壳采用优质不锈钢材料制成,坚固而耐用。
同时由于采用特殊的传感器,YWK-18D型控制器解决了目前市场上活塞式压力控制器的漏油问题。 |
|
|
|
|
|
|
|
|
工作粘度 |
<1×10-3m2/S |
开关元件 |
微动开关 |
外壳防护等级 |
IP65 |
环境温度 |
-25℃~55℃ |
介质温度 |
-25℃~80℃ |
安装位置 |
压力接口垂直向下(允许倾斜15°) |
抗振性能 |
Max:100m/S2 |
重复性误差 |
≤2% |
使用寿命 |
1×105 |
触点容量 |
AC220V 6A(阻性) |
(若有特殊要求,可另行设计) |
|
|
|
|
|
|
单刀双掷微动开关作用过程:
接线端1-3
压力上升至上切换值接通
接线端1-2
压力上升至上切换值断开
|
|
|
|
|
|
|
|
|
型号
(订货号) |
设定值调节
范围(MPa) |
设定值范围
下限(MPa) |
设定值范围
上限(MPa) |
|
与介质
接触材料 |
接口类型
及尺寸 |
YWK-18D/01 |
0.035-0.17 |
0.015 |
0.03 |
10 |
20钢丁腈
橡胶或
1Cr18Ni9Ti
氟橡胶
|
M14×1.5
(外螺纹)
或G1/4"
(内螺纹)
|
YWK-18D/02 |
0.1-0.5 |
0.035 |
0.07 |
10 |
YWK-18D/03 |
0.35-1 |
0.07 |
0.14 |
10 |
YWK-18D/04 |
0.5-4.5 |
0.27 |
0.40 |
60 |
YWK-18D/05 |
1.2-12 |
0.5 |
1.2 |
60 |
YWK-18D/06 |
1.6-16 |
0.8 |
1.4 |
60 |
YWK-18D/07 |
2.4-24 |
1.6 |
2.8 |
60 |
YWK-18D/08 |
3.2-32 |
1.8 |
4.5 |
60 |
YWK-18D/09 |
4.2-42 |
2 |
4.6 |
60 |
|
|
备注:1.在实际工作中,即使短暂的压力峰值,也不能超过****允许的压力。
2.切换差或接口类型若有特殊要求,可另行设计。 |
|
|
|
|
|
|
|
|
[例1]选用2.4-24MPa范围的控制器,要求压力下降至15MPa(下切换值)发出触点信号,其操作步骤如下:
将产品旋入油压压力校验台的螺纹口中,按实际工作压力对产品施加2分钟的压力后,方可进行设定。
● 将万用表接到输出导线上;
● 旋下控制器顶上的螺钉;
● 将压力加至15MPa,此值可从标准压力计中读出;
● 松开紧定螺钉;
● 用3mm内六角螺钉扳手,顺时针旋动设定值调节螺内六角槽,使设定值有小变大,直至开关触点在15MPa处切换;
● 调节校验台压力在15MPa上下来回变化,检验压力下降时是否是15MPa此值即为要设定的下切换值。其对应的上切换值在16.9-18MPa之间;
● 旋紧紧定螺钉。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
● 选用控制器,最好使预定的设定值位于控制器设定值调节范围的中间部分,一般为调节范围的20%-80%。
● 控制器若要安装在室外时,应给予足够的防护,以免受环境温度的剧烈变化,阳光直接辐射,腐蚀性气体或水的浸入。

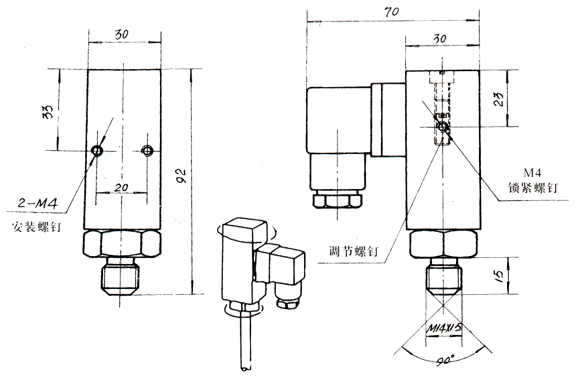

● 安装(或拆卸)控制器时要特别注意:安装(或拆卸)控制器时,应用扳手夹持接口处六角面与管道连接,上部正方形与下部六角面部件不能有相对转动(如图所示)
|
|
|
|
|
|
|
|
