控制器采用膜片式传感器和无泄漏活塞式二种型式，500/18D膜片式传感器可用于空气、气体等中性气体和润滑油、轻燃油等液体介质。控制器的设定值可调，调节范围-0.1……1.6MPa。
500/18D无泄漏活塞式的传感器可用于液压油、润滑油、轻燃油等中性的润滑介质。控制器的设定值可调，调节范围0.5……25MPa。 |
|
| |
|
|
|
| |
|
| |
工作粘度 |
＜1×10-3m2/S |
开关元件 |
微动开关 |
环境温度 |
-25℃～55℃ |
介质温度 |
-25℃～80℃ |
外壳防护等级 |
IP65(符合DIN40050，与GB4208中IP54相当) |
安装位置 |
压力接口垂直向下(允许倾斜15°) |
抗震性能 |
Max:100m/S2 |
重复性误差 |
≤2.5% |
触点容量 |
AC220V 6A(阻性) |
| (若有特殊要求，可另行设计) |
|
| |
|
| |
|
| |
|
|
| |
本控制系统是超小型设计，允许开关动作频率较高100次/分，且搞振性特别好 |
|
| |
|
|
|
| |
| |
|
|
| |

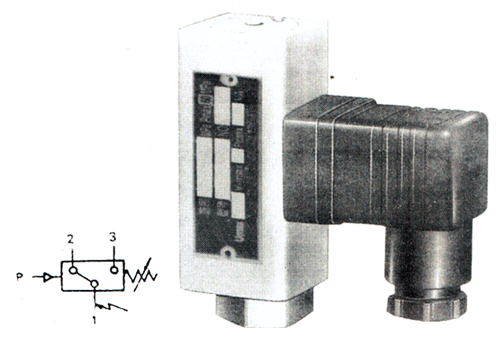

单刀双掷微动开关作用过程：
接线端1-3
压力上升至切换值接通
接线端：1-2
压力上升至上切换值断开
|
|
| |
|
|
|
| |
|
| |
型号
|
设定
值调
节
(MPa)
|
切换差不大于
|
****允
许压力
*(MPa)
|
压力传感器材料 |
接口
类型
**
|
接口
内螺
纹
|
重量
Kg
|
外形
尺寸
图号
No.
|
订货
目录
|
设定值
范围下
限(MPa) |
设定值
范围上
限(MPa) |
外壳 |
密封圈 |
活塞 |
500/18D
膜片式
压力
控制器 |
-0.1…0 |
0.015 |
0.02 |
8 |
AI |
丁腈
橡胶 |
|
I |
G1/4" |
0.2 |
01 |
0880100 |
-0.1…0 |
0.015 |
0.02 |
8 |
AI |
P |
-- |
03 |
081100 |
0.02…0.2 |
0.02 |
0.04 |
8 |
AI |
I |
G1/4" |
01 |
0880200 |
0.02…0.2 |
0.02 |
0.04 |
8 |
AI |
P |
-- |
03 |
0881200 |
0.05…0.8 |
0.04 |
0.13 |
8 |
AI |
I |
G1/4" |
01 |
0880300 |
0.05…0.8 |
0.04 |
0.13 |
8 |
AI |
P |
-- |
03 |
0881300 |
0.1…1.6 |
0.06 |
0.24 |
8 |
AI |
I |
G1/4" |
02 |
0880400 |
0.1…1.6 |
0.06 |
0.24 |
8 |
100 |
P |
-- |
03 |
0881400 |
500/18D
活塞式
压力
控制器 |
0.5…7 |
0.8 |
2 |
40 |
AL |
丁腈
橡胶 |
钢 |
I |
G1/4" |
0.2 |
04 |
0882100 |
0.5…7 |
0.8 |
2 |
40 |
AL |
P |
-- |
03 |
0883100 |
1…16 |
1.2 |
3.5 |
40 |
AL |
I |
G1/4" |
04 |
0882200 |
1…16 |
1.2 |
3.5 |
40 |
AL |
P |
-- |
03 |
0883200 |
2.5…25 |
1.5 |
4 |
40 |
AL |
I |
G1/4" |
05 |
0882300 |
2.5…25 |
1.5 |
4 |
40 |
AL |
P |
-- |
03 |
0883300 |
4…40 |
1.8 |
4.5 |
60 |
AL |
I |
G1/4" |
05 |
0882400 |
4…40 |
1.8 |
4.5 |
60 |
AL |
P |
-- |
03 |
0883400 |
|
| |
备注：1.在实际工作中，即使短暂的压力峰值，也不能超过此值。
2.I-接口为内螺纹，P-接口为法兰。 |
| |
|
| |
|
| |
| |
| |
|
|
| |
不可调切换差的控制器设定值一调整步骤，举例说明如下
[例1]选用订货号0882200的控制器，要求压力下降至8MPa(下切换值)发出触点信号，其操作步骤如下：
● 将产品旋入油压压力校验台的螺纹口中，(如果控制器是法兰接口，则与压力校验台的法兰相接)，按实际工作压力对产品施加2分钟的压力后，方可进行设定。
● 将电缆导线接入插头中，电缆的另一头接上万用表；
● 将压力加至8MPa，此值可从标准压力计中读出；
● 松开锁紧螺钉，用5mm内六角螺钉扳手，顺时针旋动设定值调节螺六角槽，使设定值由小变大，直至开关触点在8MPa处切换；
● 旋动锁紧螺钉，调节校验台压力在8MPa上下来回变化，检验压力下降时，触点的切换值是不是8MPa，此值即为要设定的下切换值。其对应的上切换值在8MPa加上切换差2.3MPa(左右)即为10.3MPa(左右)；
|
|
| |
|
|
|
| |
|
| |
|
| |
图号 |
A |
0 1 |
1 5 |
0 2 |
9 |
0 4 |
6 |
0 5 |
7 |
|
| |
|
| |
|
| |
| |
|
|
| |
● 可供选用附件目录编号：0574767，0574773 SC5·470·505
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
● 外螺纹转换：接口G1/2"-G1/4"
● 订货目录编号：0574767
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
● 压力冲击阻尼器：接口G1/4"
● 订货目录编号：0574773
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |

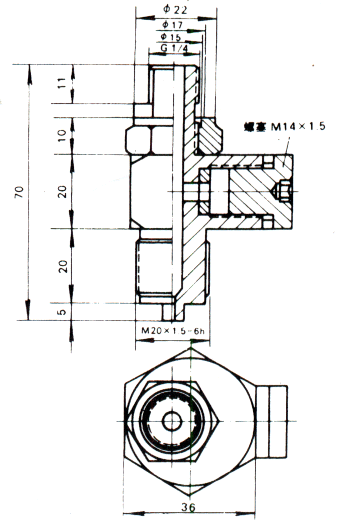

● 三通接头
● 旋下螺塞可接
● ∮60压力表
● 订货目录编号：SC5·470·505
|
|
| |
|
|
|
| |
|
| |
|
| |
| |
| |
|
|
| |
● 选用控制器，最好使预定的设定值位于控制器设定值调节范围的中间部分，一般为调节范围的20%-80%。
● 控制器若要安装在室外时，应给予足够的防护，以免受环境温度的剧烈变化，阳光直接辐射，腐蚀性气体或水的渗入。
● 对于有压力峰值及脉冲压力的受控液体介质，可在控制器接口上安装一个压力冲击阻尼器以消除不利影响。
● 通断电流不能大于额定值
● 安装(或拆卸)控制器时要特别注意：螺纹接口的压力控制器，管道接头旋入G1/4"螺孔深度不可超过12mm。

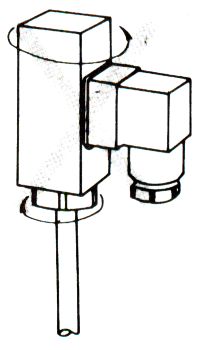

● 安装(或拆卸)控制器时要特别注意：安装(或拆卸)控制器时，应用扳手夹持接口处六角面与管道连接，上部正方形与下部六角面部件不能有相对转动(如图所示)
|
|
| |
|
|
|
| |
| |
