CNG天然气站监控装置是天然气汽车加气站的关键设备之一。 |
|
|
|
|
|
|
|
将天然气加气站的各类进出口流量,各段天然气压力和温度,燃气报警等被监控量输入到天然气加气监控装置,通过本装置的运算和逻辑分析,对加气站实现各类进出口流量的流量监视及累积运算,对各段天然气压力的温度实现监视报警及跳闸输出,对燃气报警进行逻辑分析并作出正确的紧急切断动作。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
SD-3 CNG加气站监控装置基于SUPMAX800分散控制系统平台对各类进出口流量,各段天然气压力和温度,燃气报警等控制参数实现实时监控,并能对这些参数实现报警、趋势、报表、联锁等功能。
通过通讯线,天然气CNG加气监控装置还能同加气机(需协议支持)进行通讯,把加气站中各个加气机的状态、累计等参数读入系统,显示CRT上,并能通过MODEM通过电话线或以太网同加气企业的控制中心联网,为企业的现代化管理提供方便。
天然气CNG加气监控装置除有CRT提供监视和软操作功能外,在装置的面板上还设置了急停按钮,可以直观的显示事故原因和提供紧急关机功能。
|
|
|
|
|
|
|
|
|
|
|
|
|

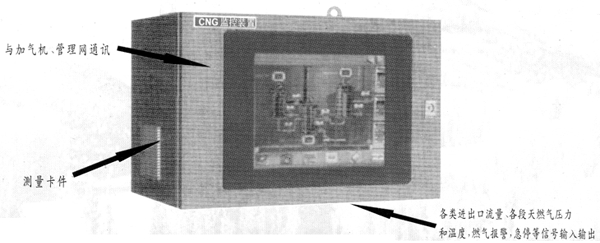

SD-3 CNG加气站监控装置采用墙挂式安装形式。
|
|
|
|
|
|
|
|
|
|
|
|
|
机箱 |
乳白色冷轧钢板机柜 |
长×宽×高 |
600mm×350mm×400mm |
重量 |
10千克 |
工作温度 |
0℃~45℃ |
存放温度 |
-40℃70℃ |
湿度 |
35%-85%RH,周围无腐蚀性气体 |
输入电压 |
220VAC±10% |
输入电源频率 |
46~60Hz |
****功耗 |
100W |
输入信号 |
4-20mADC或1-5VDC |
输入阻抗 |
电流输入阻抗≤100Ω,电压输入阻抗≥1MΩ |
测量精度 |
0.1级 |
采样周期 |
0.1秒 |
分辩率 |
15bit |
软件 |
WINDOWS NT操作系统,SUPVIEW监控软件 |
计算机 |
ALL-IN-ONE |
显示 |
12.1英寸TFT LCD |
网络 |
2块100网卡(选件),56K MODEM(选件) |
启动时间 |
<60秒 |
画面切换时间 |
<1秒 |
压力数据记录 |
>1年 |
趋势采样时间 |
最小1秒 |
|
|
|
|
|
|
|
|
|
|
|
|

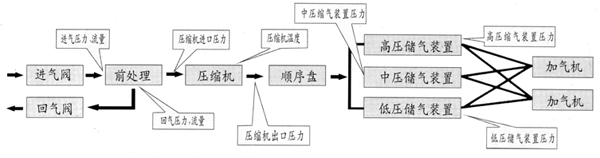

● 天然气进气流量
● 天然气进气压力
● 天然气回气流量
● 天然气回气压力
● 压缩机进口压力
● 压缩机出口压力
● 压缩机温度 |
|
|
|
● 低压储气装置压力
● 中压储气装置压力
● 高压储气装置压力
● 燃气报警
● 报警输出
● 急停输出
● 加气机通讯(选件)
● 管理网通讯(选件) |
|
|
|
|
|
|
|
|
|
|
