装卸软管是液化石油气储配站、液化气槽车、液氨槽车必备的联接管路。能方便地调整装卸车距离，具有法兰连接，球阀及快装接头等附件，操作方便，安全可靠。
|
|
| |
|
|
|
| |
|
| |
快装接头 |
胶管 |
法兰及接头 |
黄铜（液氨介质用不锈钢304） |
钢丝编织胶管（上海橡胶总厂） |
碳钢不锈钢 |
|
| |
|
| |
| |
|
|
| |

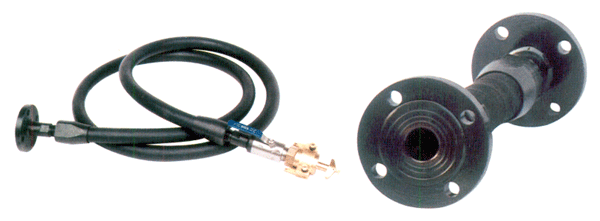

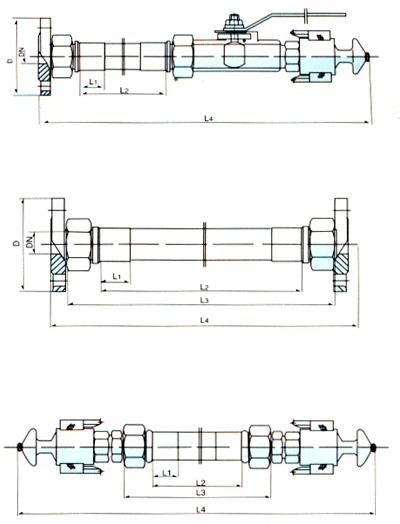

YGB(A)-25/40装卸管总成
通径(DN)：25，50，80(mm)
压力(PN)：2.5，4.0MPa
公称长度：L2=用户确定
|
|
| |
|
|
|
| |
|
| |
PN |
DN |
D |
L1 |
L2 |
L4 |
2.5MPa |
25 |
115 |
39 |
用户确定 |
L4=2×230 |
50 |
160 |
62 |
|
| |
 |
| |
|
| |
| |
|
|
| |
装卸软管是液化石油气储配站、液化气槽车、液氨槽车必备的联接管路。能方便地调整装卸车距离，具有法兰连接，球阀及快装接头等附件，操作方便，安全可靠。
|
|
| |
|
|
|
| |
|
| |
公称压力PN |
2.5 |
壳体试验压力PT |
3.75 MPa |
密封试验压力PN |
2.75 |
适用介质 |
液化气、液氨、丙烷 |
适用温度 |
-40～+80℃ |
|
| |
| |
|
|
| |

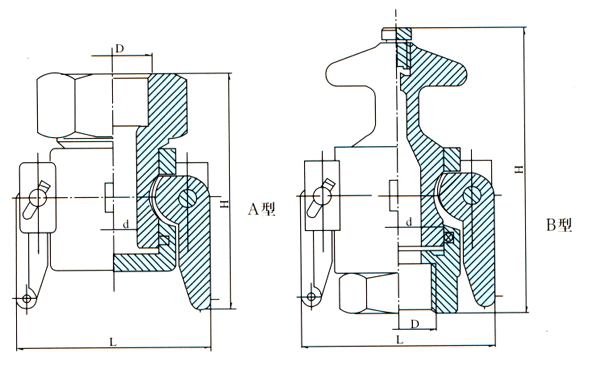

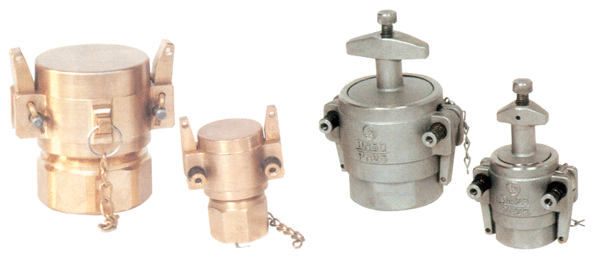

YGB(A)-25快速接头
通径(DN)：25，50(mm)
压力(PN)：2.5MPa
材料：纯铜、不锈钢
|
|
| |
|
|
|
| |
 |
| |
|
| |
PN |
型号 |
D |
L |
H |
d |
2.5MPa |
YKA(阳) |
Z1" |
76 |
96 |
∮38 |
Z2" |
106 |
110 |
∮65 |
YKA(阴) |
Z1" |
76 |
125 |
∮38 |
Z2" |
106 |
150 |
∮65 |
|
| |
