公称压力PN |
2.5 |
4.0 |
MPa |
壳体试验压力PT |
3.75 |
6.0 |
高压密封试验压力 |
2.75 |
4.4 |
适用介质 |
液化气、天然气
|
适用温度 |
-40～+80℃ |
紧急切断时间 |
≤5秒 |
油源介质 |
压缩空气、机械油 |
连接法兰标准 |
JB/T79-94 |
|
| |
| |
|
|
| |

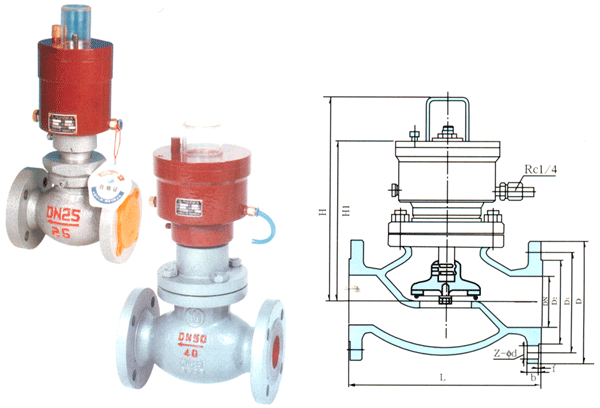

QDQ421F-25/40气动紧急切断阀
通径(DN)：25-200(mm)
压力(PN)：2.5，4.0MPa JIS-10K，20K
气源接口：PCI/4
高温溶闭温度：70±5℃
气源介质：压缩空气氮气
|
|
| |
|
|
|
| |
| 【QDQ421F】主要外形尺寸和连接尺寸 单位：mm |
|
| |
PN |
DN |
L |
H |
H1 |
D |
D1 |
D2 |
b |
f |
Z-∮d |
2.5MPa
4.0MPa |
25 |
160 |
260 |
230 |
115 |
85 |
65 |
16 |
2 |
4-14 |
32 |
180 |
270 |
240 |
135 |
100 |
78 |
18 |
2 |
4-18 |
40 |
200 |
280 |
250 |
145 |
110 |
85 |
18 |
3 |
4-18 |
50 |
230 |
300 |
270 |
160 |
125 |
100 |
20 |
3 |
4-18 |
80 |
310 |
360 |
320 |
195 |
160 |
135 |
22 |
3 |
8-18 |
100 |
350 |
400 |
360 |
230 |
190 |
160 |
24 |
3 |
8-23 |
150 |
480 |
510 |
510 |
300 |
250 |
218 |
30 |
3 |
8-25 |
200 |
600 |
610 |
550 |
360 |
310 |
278 |
30 |
4 |
12-25 |
|
| |
|
| |
|
| |
|
| |
|
| |
阀体 |
阀杆 |
弹簧 |
密封圈 |
碳钢 |
不锈钢 |
铬钒钢 |
聚四氟乙稀 |
|
| |
| |
|
|
| |
QDY421F-25/40紧急切断阀
通径(DN)：25-200(mm)
压力(PN)：2.5，4.0MPa
油源介质：机械油
高温溶闭温度：70±5℃
|
|
| |
|
|
|
| |
| 【QDY421F】主要外形尺寸和连接尺寸 单位：mm |
|
| |
PN |
DN |
L |
H |
H1 |
D |
D1 |
D2 |
b |
f |
Z-∮d |
2.5MPa
4.0MPa |
25 |
160 |
232 |
242 |
115 |
85 |
65 |
16 |
2 |
4-14 |
50 |
230 |
346 |
359 |
160 |
125 |
100 |
20 |
3 |
4-18 |
80 |
310 |
445 |
465 |
195 |
160 |
135 |
22 |
3 |
8-18 |
100 |
350 |
590 |
623 |
230 |
190 |
160 |
24 |
3 |
8-23 |
150 |
480 |
610 |
635 |
300 |
250 |
218 |
28 |
3 |
8-25 |
200 |
600 |
630 |
645 |
360 |
310 |
278 |
30 |
4 |
12-25 |
|
| |
