G6、G10、G16、G25是严格按照ISO9001质量体系的要求生产的皮膜式燃气表,它以下列特点闻名于国际市场:
|
|
|
|
|
|
|
|
|
|
|
|
|
用于精确计量天然气、液化气和所有非腐蚀性气体的体积。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
能满足DIN、PTB、DVGW、CEN、VGN、OIML、EEC、EN1359等国际标准及GB/T6968-1997B级标准的要求。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

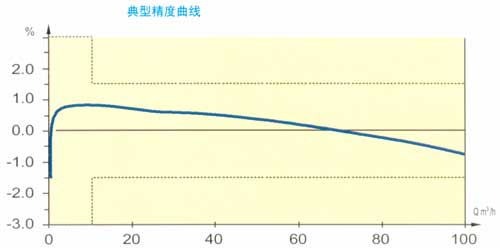

采用坚固耐高的防腐钢体外壳及防化学和气体腐蚀的轻便的独立塑料计量机芯。合理新颖的设计,严格的原材料选择,先进和自动化的装配校验设备,保证了G6、G10、G16、G25燃气表精确的计量和很低的压损及始动流量,可以明显地降低输配差。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
计数器字轮里预装了永久性磁钢,外壳预留了接口,可更新使用脉冲发生器(0.1m3/脉冲)
|
|
|
|
|
|
|
|
|
|
|
|
|

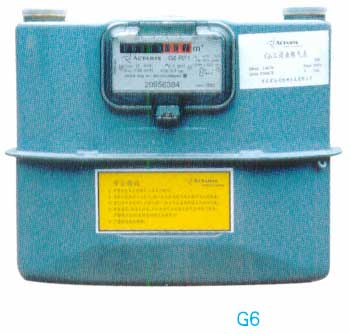

G6表钢制镀锌外壳并喷涂环保型油漆以增强防腐功能,壳体整体铆接(包括接头部位)并通过DVGW标准的密封要求及DIN3374的防火要求,****工作压力50kPa。

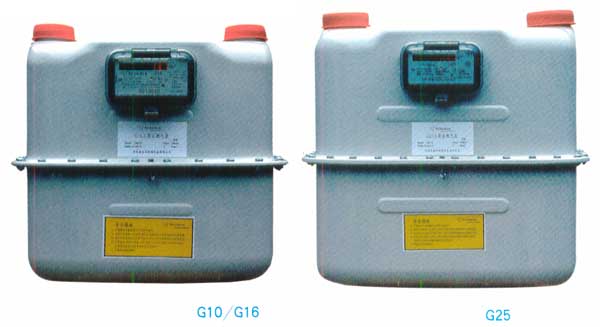

G10、G16、G25表为钢制镀锌外壳并采用粉末涂层以增强防腐蚀功能,通过EN1359标准的防腐要求DIN3374的防火要求,上下壳均有加强筋,****工作压力100kPa。
标准配备止逆装置,磁性耦合输出轴。计数器装置防水、防尘、防盗。
|
|
|
|
|
|
|
|
|
|
|
|
|
采用CAD/CAE最优化设计,结构紧凑,外形秀美。
|
|
|
|
|
|
|
|
|
规格 |
G6 |
G10 |
G16 |
G25 |
最小流量(m3/h) |
0.060 |
0.1 |
0.16 |
0.25 |
****流量(m3/h) |
10 |
16 |
25 |
40 |
回转体积(dm3) |
2 |
10 |
10 |
20 |
****压力(kPa) |
50 |
100 |
100 |
100 |

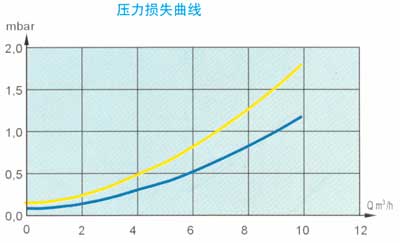

压损(Pa) |
≤200 |
<200 |
<300 |
<300 |
实际压损(Pa) |
180 |
110 |
230 |
280 |
工作温度(℃) |
-20~50 |
-20~50 |
-20~50 |
-20~50 |
储存温度(℃) |
-40~60 |
-40~60 |
-40~60 |
-40~60 |
接头螺纹 |
G11/4 |
G2 |
G2 |
G21/2 |
活接头 |
G11/4→G1 |
G2→G11/2 |
G2→G11/2 |
G21/2→G2 |

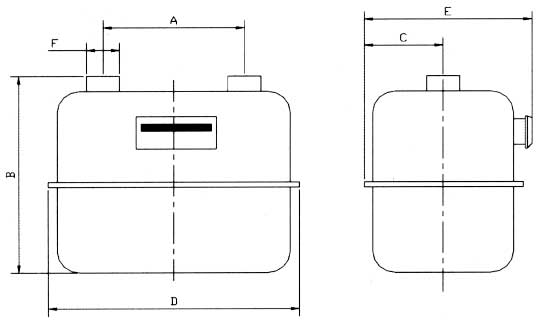

孔间距(Amm) |
250 |
280 |
280 |
335 |
安装高度(Bmm) |
263 |
369 |
369 |
419 |
安装厚度(Cmm) |
71 |
121 |
121 |
136 |
表体宽度(Dmm) |
325 |
391 |
391 |
449 |
总厚宽度(Emm) |
177 |
267 |
267 |
197 |
重量(kg) |
3 |
9.5 |
9.5 |
13.3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
● 计量范围(G6、G10、G16、G25)
● ****工作压力
● ****工作流量
● 接头中心距及螺纹规格
● 活接头型号
● 脉冲发生器
|
|
|
|
|
|
|
