h 此类型专用截止阀主要用于低温和深冷介质（包括LNG）的高压管路系统，具有开关灵活、密封可靠、防火和静电等特点。 |
|
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
| |
| |
●类型：球形
●连接形式：法兰
●公称压力：2.0MPa
●公称通径：15mm; 20mm; 25mm; 40mm; 50mm; 65mm; 80mm; 100mm
●最低工作温度：－50℃
●驱动方式：手动 |
|
|
| |
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
| |
| |
●阀体：0Cr18Ni9(相当于ANSI\ASTM A351 CF8)
●阀盖：0Cr18Ni9(相当于ANSI\ASTM A351 CF8)
●阀瓣：0Cr18Ni9(相当于ANSI S304)
●阀杆：2Cr13 (相当于ANSI\ASTM A433 S420)
●密封圈：纯聚四氟乙烯、增强纯聚四氟乙烯或聚三氟氯乙烯
●填料：纯聚四氟乙烯 |
|
|
| |
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
| |
| |
●梯形螺纹运动副
●阀座由阀体直接加工而成
●阀杆与填料座以及填料套之间的间隙应保证阀杆在－50℃温度下灵活运动
●密封副为金属对金属(允许制造形式为金属对金属，金属阀瓣可以制造成线形或等百分比流量阀瓣形式) |
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
| |

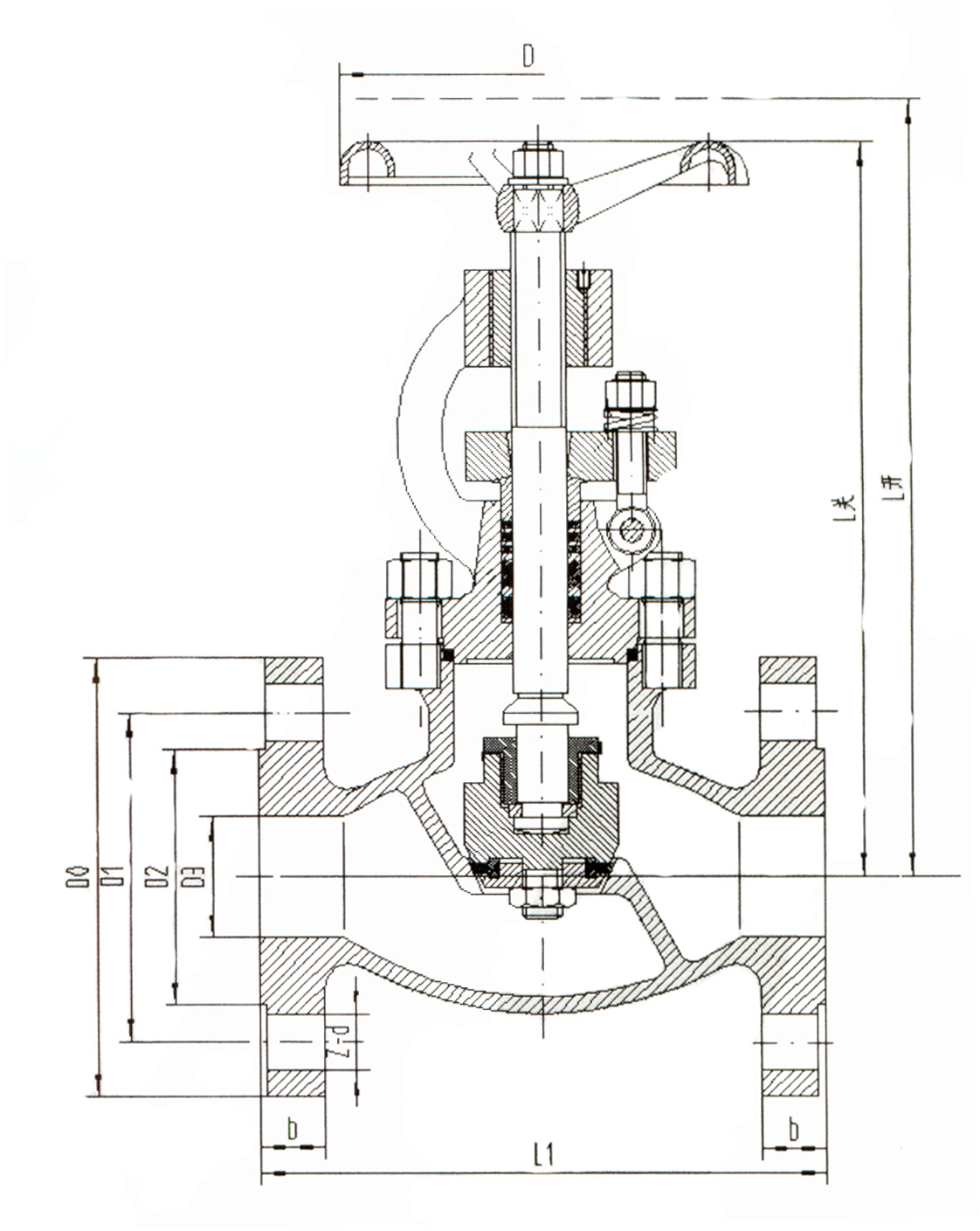

产品代号 |
尺 寸（mm） |
备注 |
L开 |
L关 |
L1 |
D |
D0 |
D1 |
D2 |
D3 |
b |
Z--d |
252A20 |
265 |
252 |
117 |
Ф120 |
Ф100 |
Ф70 |
Ф43 |
Ф21 |
13 |
4--Ф16 |
* |
252A25 |
265 |
252 |
127 |
Ф120 |
Ф110 |
Ф79.5 |
Ф51 |
Ф27 |
14.5 |
4--Ф16 |
* |
252A40 |
320 |
302 |
165 |
Ф200 |
Ф130 |
Ф98.5 |
Ф73 |
Ф41 |
16 |
4--Ф16 |
* |
252A50 |
320 |
302 |
203 |
Ф200 |
Ф152 |
Ф120.5 |
Ф92 |
Ф50 |
21 |
4--Ф18 |
|
252A65 |
355 |
336 |
216 |
Ф240 |
Ф180 |
Ф139.5 |
Ф105 |
Ф66 |
22.5 |
4--Ф18 |
* |
252A80 |
387 |
363 |
241 |
Ф280 |
Ф190 |
Ф152.5 |
Ф127 |
Ф80 |
24 |
4--Ф18 |
* |
252A100 |
395 |
367 |
292 |
ФФ280 |
Ф230 |
Ф190.5 |
Ф157.5 |
Ф101.5 |
24 |
8--Ф18 |
* |
|
