h此类型专用截止阀主要用LNG的贮藏、槽车、管路系统，具有开关灵活、密封可靠、耐压等特点。 |
|
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
| |
| |
●类型：直通式
●连接形式：插焊(SW)
●公称压力：4.0MPa
●公称通径;10mm; 15mm; 20mm; 25mm; 32mm;
●40mm; 50mm; 65mm; 80mm; 100mm;
●最低工作温度：－196℃
●驱动方式：手动 |
|
|
| |
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
| |
| |
●阀体：0Cr18Ni9(相当于ANSI\ASTM A351 CF8)
●阀盖：0Cr18Ni9(相当于ANSI\ASTM A351 CF8)
●阀顶：0Cr18Ni9(相当于ANSI S304)
●阀体：0Cr18Ni9(相当于ANSI S304)
●密封圈：硬质合金堆焊
●填料：纯聚四氟乙烯 |
|
|
| |
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
| |
| |
●梯形螺纹运动副
●阀座由阀体直接加工而成
●阀杆与填料座以及填料套之间的间隙应保证阀杆 在－50℃温度下灵活运动
●密封副为金属对金属
●耐压：6.0Mpa
●气密：4.0Mpa |
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
产品代号 |

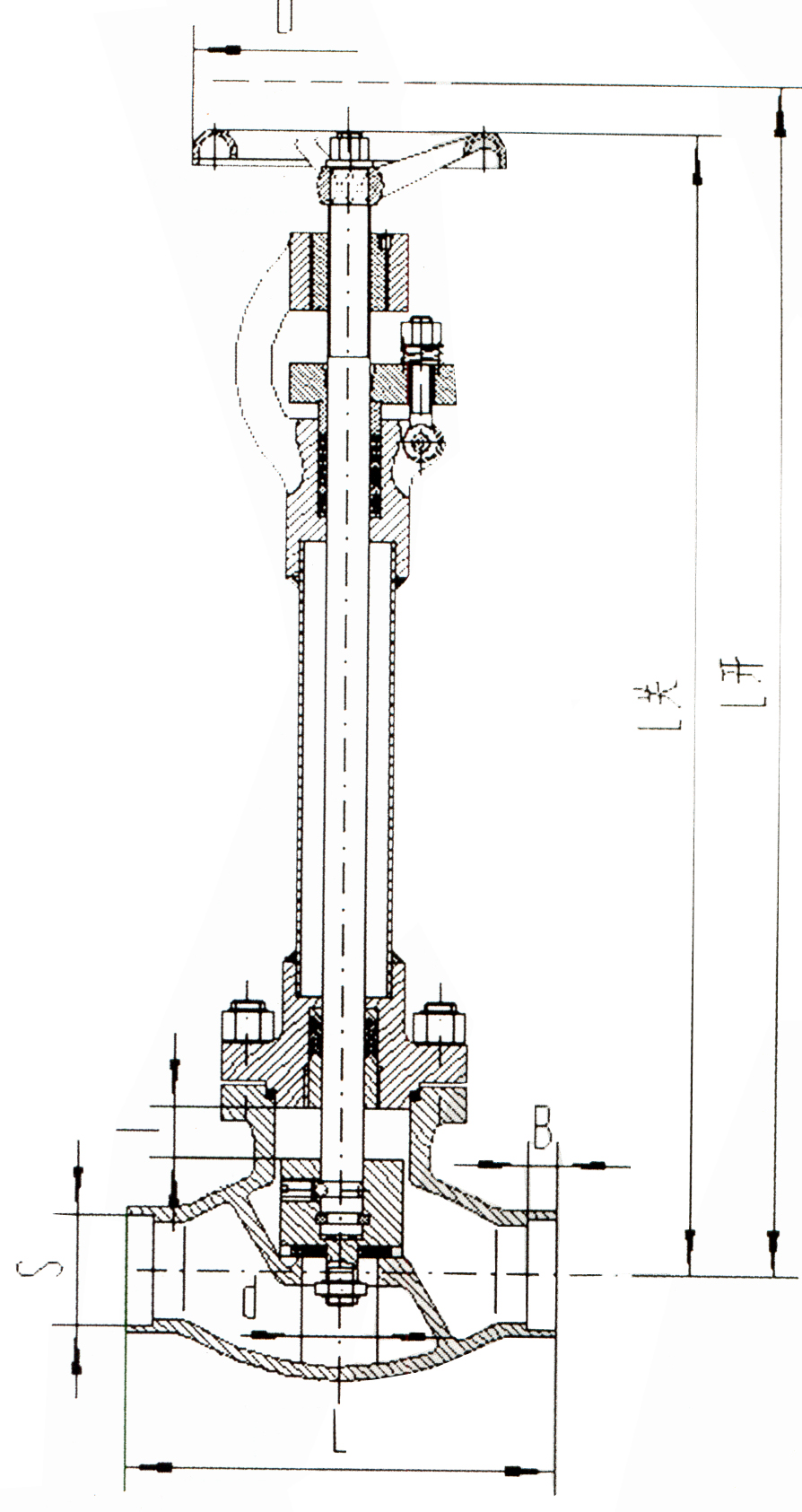

尺 寸（mm） |
备注 |
L开 |
L关 |
L |
d |
s |
B |
D |
328DA10 |
355 |
350 |
100 |
Ф10 |
Ф14.5 |
10 |
Ф65 |
|
328DA15 |
355 |
350 |
100 |
Ф15 |
Ф18.5 |
10 |
Ф65 |
|
328DA20 |
398 |
390 |
125 |
Ф20 |
Ф28.5 |
10 |
Ф100 |
|
328DA25 |
398 |
390 |
125 |
Ф25 |
Ф28.5 |
10 |
Ф100 |
|
328DA32 |
547 |
535 |
160 |
Ф32 |
Ф38.5 |
150 |
Ф120 |
|
328DA1040 |
547 |
535 |
160 |
Ф40 |
Ф45.5 |
15 |
Ф120 |
|
328DA50 |
630 |
610 |
180 |
Ф50 |
Ф57.5 |
20 |
Ф160 |
|
328DA65 |
630 |
610 |
200 |
Ф65 |
Ф70.5 |
20 |
Ф160 |
|
328DA80 |
680 |
650 |
220 |
Ф80 |
Ф89.5 |
30 |
Ф240 |
|
328DA100 |
680 |
650 |
240 |
Ф100 |
108.5Ф |
30 |
Ф240 |
|
|
