h此类型专用截止阀主要用于常温易燃介质（包括天然气）的高压管路系统，具有开关灵活、密封可靠、防火和静电等特点。 |
|
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
| |
| |
●类型：球形
●连接形式：插焊
●公称压力：15.0MPa
●公称通径： 15mm; 20mm; 25mm; 40mm; 50mm;
●最低工作温度：－50℃
●驱动方式：手动 |
|
|
| |
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
| |
| |
●阀体：0Cr18Ni9(相当于ANSI\ASTM A351 CF8)
●阀盖：0Cr18Ni9(相当于ANSI\ASTM A351 CF8)
●阀瓣：0Cr18Ni9(相当于ANSI S304)堆焊司太尔合金
●阀杆：2Cr13(相当于ANSI\ASTM A433 S402)
●填料：纯聚四氟乙烯
●延伸套管：1Cr18Ni9Ti (相当于ANSI S302) |
|
|
| |
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
| |
| |
●梯形螺纹运动副
●阀座由不锈钢堆焊司太尔合金而成
●阀杆与填料座以及填料套之间的间隙应保证阀杆在－54℃温度下灵活运动
●密封副为金属对金属 |
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|

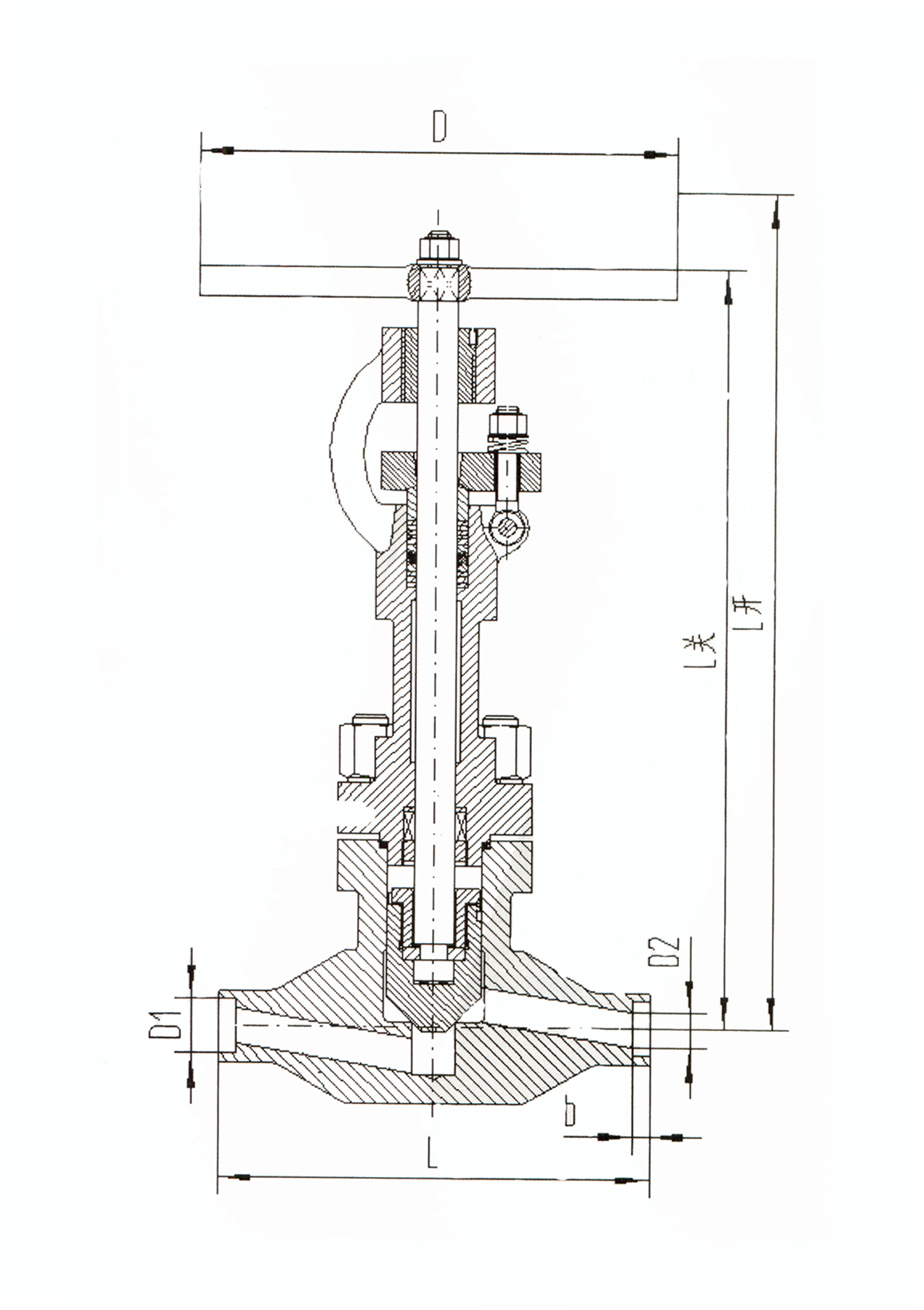

产品代号 |
尺 寸（mm） |
备注 |
L开 |
L关 |
L |
D |
D1 |
D2 |
b |
409A15 |
265 |
254 |
165 |
200 |
Ф21.5 |
Ф15 |
10 |
|
409A20 |
265 |
254 |
229 |
200 |
Ф27.5 |
Ф20 |
10 |
* |
409A25 |
265 |
254 |
254 |
280 |
Ф33.7 |
Ф25 |
10 |
|
409A40 |
340 |
321 |
305 |
450 |
Ф49.1 |
Ф40 |
20 |
* |
409A50 |
385 |
362 |
368 |
450 |
Ф60.5 |
Ф49 |
20 |
* |
|
| |
