h 此类型专用截止阀主要用于低温和深冷介质（包括LNG）的高压管路系统，具有开关灵活、密封可靠、防火和静电等特点。 |
|
|
|
| |
|
|
|
|
|
|
|
| |
|
|
|
|
| |
| |
●类型：球形
●连接形式：插焊
●公称压力：10.0MPa
●公称通径： 15mm; 20mm; 25mm; 40mm; 50mm;
●最低工作温度：－196℃
●驱动方式：手动 |
|
|
| |
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
| |
| |
●阀体：0Cr18Ni9(相当于ANSI\ASTM A351 CF8)
●阀盖：0Cr18Ni9(相当于ANSI\ASTM A351 CF8)
●阀瓣：0Cr18Ni9(相当于ANSI S304)堆焊司太尔合金
●阀杆：1Cr18Ni9 Ti (相当于ANSI\ASTM A433 S321)
●填料：纯聚四氟乙烯
●延伸套管：1Cr18Ni9Ti (相当于ANSI S302) |
|
|
| |
|
|
|
|
| |
|
|
|
|
|
|
| |
|
|
|
|
| |
| |
●焊接阀盖
●梯形螺纹运动副
●阀座由阀体直接加工而成
●阀杆与填料座以及填料套之间的间隙应保证阀杆在－196℃温度下灵活运动
●密封副为金属对金属
●阀杆长度尺寸可以按需方要求执行 |
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|

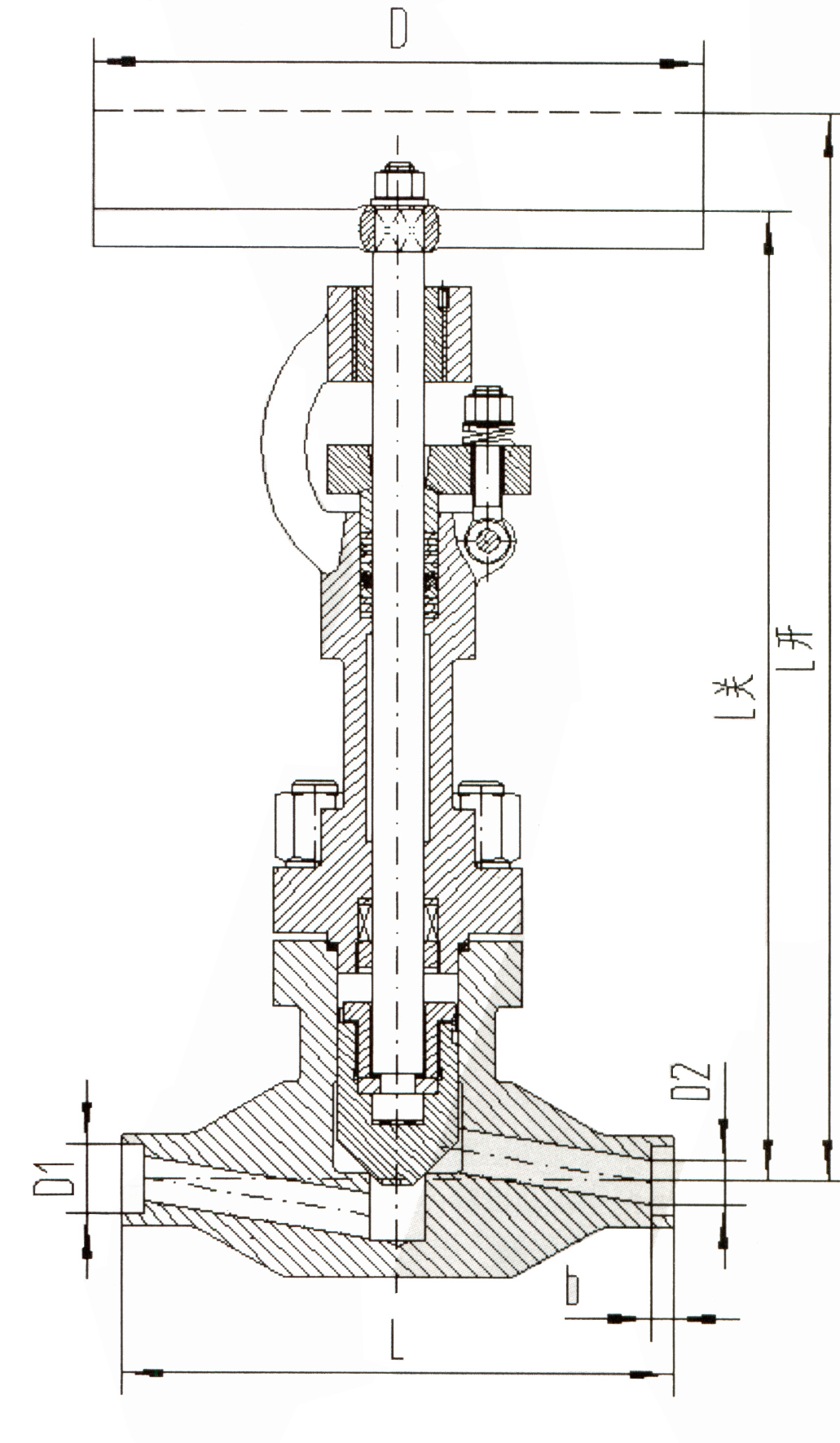

产 品 代 号 |
尺 寸（mm） |
备注 |
L开 |
L关 |
L |
D |
D1 |
D2 |
b |
408DA15 |
435 |
425 |
165 |
200 |
Ф21.5 |
Ф15 |
10 |
* |
408DA20 |
435 |
425 |
190 |
200 |
Ф27.5 |
Ф20 |
10 |
* |
408DA25 |
520 |
510 |
216 |
280 |
Ф33.7 |
Ф25 |
10 |
* |
408DA40 |
610 |
591 |
229 |
450 |
Ф49.1 |
Ф40 |
15 |
* |
408DA50 |
600 |
586 |
292 |
450 |
Ф60.5 |
Ф49 |
15 |
|
|
| |
