| 功能 |
二位二通电磁阀，常闭(NC),先导操作 |
| 连接 |
螺纹 |
G1/2"-G1"1/4; 不锈钢(304l); PN 150 |
法兰 |
不锈钢(304L) PN 40-PN 160 |
| 公称通径 DN(mm) |
13-32 |
| 介质 |
低温流体(液态或气态） |
| 氮(N2) 氧(O2) 二氧化碳(CO2) 氩(Ar) |
| 工作压力(bar) |
最小0.3-****100 |
| 流体温度(℃) |
-200-+90 |
| 环境温度(℃) |
-30-+60 |
| 黏度(mm⒉/s) |
40 |
| 流量系数Kv |
38-160(i/mn △P=1 bar) |
| 标准电压 |
AC:110、220、V/50 Hz(~)
|
| 阀体材料 |
青铜或不锈钢(304L) |
| 选项 |
限位开关，除油和油脂，特殊电压，NPT-螺纹，特殊法兰 |
| |
|
|
|
|
| |
|
|
| |

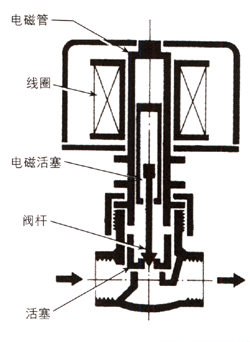

原理 |
先导式低温电磁阀 自由活塞 低温电磁管 |
内件 |
阀座：不锈钢(304L),不锈钢活塞及电磁管(304L),移动磁芯为不锈钢(430F) |
密封 |
孔密封
| 阀座：金属/金属： 可选PTFE
|
| 外部密封
| 静密封：金属+EPDM
|
|
| |
|
| 先导式电磁阀 活塞设计 |
|
电压(Volt) |
电磁回路 |
功耗 |
操作因数 |
绝缘等级 |
防护等级 |
接线盒类型 |
电缆接口 |
开启 |
保持 |
AC:110,220、(50 HZ) |
BD |
1000VA |
25VA |
100% |
B |
IP 51 |
ISO4400
可移动接线盘 |
PG11 |
|
选项：AC 60Hz |
|
| |
|
| |
| |
液态流体<<O>> |
工作压力 |
Kv |
连接 |
尺寸mm |
重量
Kg
|
型号 |
螺纹 |
法兰 |
bar |
I/mn
<△P=1bar> |
G" |
DN
mm |
螺纹 |
法兰 |
A |
H |
L |
L |
P |
NbΦ |
法兰 |
螺纹 |
| 不锈钢-NC-先导操作 |
KBMF |
1220 |
1221 |
0.3-100 |
38 |
1/2" |
15 |
90 |
305 |
80 |
130 |
65 |
4*14 |
6.2 |
4.0 |
KBMF |
1222 |
1223 |
0.3-100 |
80 |
3/4" |
20 |
90 |
315 |
92 |
150 |
75 |
4*14 |
7.8 |
4.8 |
KBMF |
1224 |
1225 |
0.3-85 |
110 |
1" |
25 |
90 |
335 |
110 |
160 |
85 |
4*14 |
9.6 |
6.7 |
KBMF |
1226 |
1227 |
0.3-75 |
160 |
1"1/4" |
32 |
90 |
360 |
127 |
180 |
100 |
4*18 |
14.2 |
8.8 |
|
| |
