液化天然气专用低温阀 |
|
天然气作为新时期的清洁能源，有着对环境污染小等诸多优良特性，人们一直期望着它能在现实中得到充分应用。目前探明的天然气的可开采年限从1999年算起为62年，今后随着世界各地天然气的不断开采，会发现更多的天然储藏量，天然气的作用会得到进一步的发挥。液化天然气（LNG）是用-163℃的超低温进行冷却，并除去硫等要质，以液化的状态进行输送，供煤气、电力等公司作为工业燃料使用。特别是最近几年除用于家庭作为一般燃料使用外，还用于LNG燃料汽车及天然气冷气设备等技术开发及应用普及上。
大荣公司于60年代后期成功地开发出低温阀，并率先在本行业开始进行应用。至今已向用户提供了大量的产品，同时作为低温阀的制造先驱，在日本国内的技术开发、设计、制造、质理管理等诸方面均获得了人们的好评。在低温阀的生产不断取得骄人业绩的同时，80年代后期开始生产与液化天然气设备有关的产品，在日本其产品用途非常广泛，可用于液化天然气储罐，液化天然气接收基地，LNG卫星站。该公司在LNG卫星站建设的论证时期就参与进去，直到今日一直进行着液化天然气专用阀的开发研制工作。与此同时，在罐车、货车集装箱用阀方面，该公司其小型化设计及质量的可靠也获得用户的高度评价。
该公司产品种类丰富，包括有不锈钢手动阀（长、短轴截止阀、逆止阀、闸阀、球阀）、自动阀（紧急切断阀）、调整阀、三通球阀、液面计总阀，其尺寸由8A至150A，品种齐全，可以充分满足用户的要求。
今后，大荣公司仍将在已取得的成绩及技术基础上，为满足用户新的需求而不断的进行技术革新并作出新的贡献。 |
|
|
|
|
| |
|
| |
|
|
|
|
低温阀门设计及构造的优点 |
|
■ 阀体轻、尺寸小。
为了减少阀体的热损失，特别是为了保证阀门超低温下的使用，特意设计成重量轻、尺寸小的阀体。
■ 长轴阀有低温流体流经的阀，采用长阀杆形式，可以避开外部热的作用使压盖保持常温，以防止盖密封件的性能降低。此
长度是通过计算、试验而得出的****长度。
■ 理想的阀座
软密封构造：在SW、BW形式下，阀体不能从配管上拆下为了不换修阀体阀座采用软接触阀座。阀芯密封采用低温特性稳定
性好的含有15%玻璃纤维的特氟陲或戴氟隆，还可根据需要自行更换。硬金属密封构造：金属密封用于闸阀及有防火要求的
阀上。是在阀座的接触面加上钨铬钴合金金属衬套，提高表面硬度，提高防烧伤及耐磨性能。
■ 气化升压构造闸阀采用挠性构造，实行全部密闭。因此，此时阀体内部的液化气体被密封，在吸收了外部热量温度上升时
，就会出现再气化现象，引起阀门内部民常升压。为了防止此种现象，采用了在阀芯上开设减压孔的构造。而久性出色的
压盖填料在压盖部位采用南昌久性好的特氟隆环形填料。此填料可依靠内压具有自压密封性能，因此，用较小 的紧固力
矩就可轻松地进行控制。且摩擦力小，因此操作轻便。
■ 垫片垫片是使用了含有具有稳定密封性的陶瓷填充材料的特氟隆材质。另外，还使用权用具有对于常温、低温频繁转换的
及对温度变化密封稳定性的缠有涡旋形金属表面的垫片。
■ 本样本内容以的阀有关本样本内容以外的压力、尺寸、材质等事宜，请向代理商咨询。
■ 自动阀的附属品该公司备有手动手柄，电磁阀，限位开关等附属品，供选择使用。 |
|
|
|
|
| |
|
|
| |
|
| |
|
| |

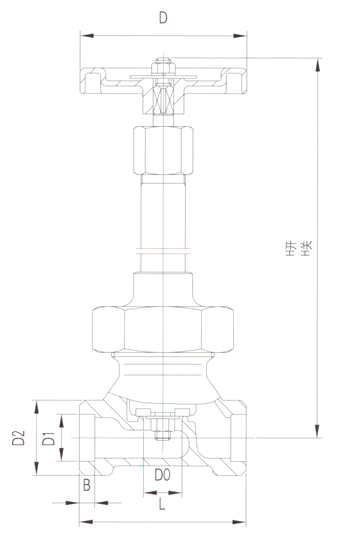

型号 |
主要外型和连接尺寸
|
重量 |
H 开 |
H 关 |
L |
D |
D0 |
D1 |
D2 |
B |
（kg） |
KCGL-3010 |
224 |
218 |
60 |
Φ65 |
Φ13 |
Φ14.5 |
Φ24 |
6 |
0.81 |
KCGL-3015 |
253 |
244 |
65 |
Φ80 |
Φ15 |
Φ18.5 |
Φ29.5 |
6 |
1.15 |
KCGL-3020 |
259 |
248 |
80 |
Φ80 |
Φ20 |
Φ25.5 |
Φ36 |
8 |
1.45 |
KCGL-3025 |
290 |
276 |
90 |
Φ100 |
Φ25 |
Φ32.5 |
Φ43.5 |
8 |
2.02 |
KCGL-3032 |
299 |
284 |
105 |
Φ100 |
Φ32 |
Φ38.5 |
Φ53 |
8 |
2.87 |
KCGL-3040 |
364 |
346 |
120 |
Φ140 |
Φ40 |
Φ45.5 |
Φ62 |
8 |
4.20 |
KCGL-3050 |
373 |
352 |
140 |
Φ140 |
Φ50 |
Φ57.5 |
Φ72 |
10 |
5.50 |
|
| |
|
| |
|
|
|
|
■ 公称压力Nominal operating pressure：4.0MPa
■ 适用温度Working temperature：-196℃~+75℃
■ 适用介质Suitable medium：LO2、LN2、LAr |
|
|
|
|
|
|
|
| |
主要零件 |
阀体 |
阀瓣 |
阀盖 |
阀杆 |
手轮 |
主要封件 |
材料 |
0Cr18Ni9 |
HPb59-1 |
HPb59-1 |
0Cr18Ni9 |
YX040 |
PCTFE |
|
| |
| |
|
|
| |
|
| |
|
| |

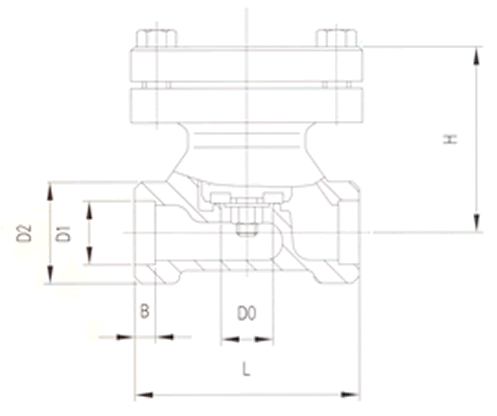

型号 |
主要外型和连接尺寸
|
重量 |
H |
L |
D0 |
D1 |
D2 |
B |
（kg） |
KCLCB-3010 |
48 |
60 |
Φ13 |
Φ14.5 |
Φ24 |
6 |
|
KCLCB-3015 |
54 |
65 |
Φ15 |
Φ18.5 |
Φ29.5 |
6 |
0.87 |
KCLCB-3020 |
61 |
80 |
Φ20 |
Φ25.5 |
Φ36 |
8 |
1.52 |
KCLCB-3025 |
69 |
90 |
Φ25 |
Φ32.5 |
Φ43.5 |
8 |
2.00 |
KCLCB-3032 |
78 |
105 |
Φ32 |
Φ38.5 |
Φ53 |
8 |
2.85 |
KCLCB-3040 |
86 |
120 |
Φ40 |
Φ45.5 |
Φ62 |
8 |
3.70 |
KCLCB-3050 |
100 |
140 |
Φ50 |
Φ57.5 |
Φ72 |
10 |
5.50 |
|
| |
|
| |
|
|
|
|
■ 公称压力Nominal operating pressure：4.0MPa
■ 适用温度Working temperature：-196℃~+75℃
■ 适用介质Suitable medium：LNG、LO2、LN2、LAr |
|
|
|
|
|
| |
|
| |
主要零件 |
阀体 |
阀瓣 |
阀盖 |
主要封件 |
材料 |
0Cr18Ni9 |
HPb59-1 |
HPb59-1 |
PCTFE |
|
| |
