为应直接测定CNG燃料流量的需求,以在工业应用上有长期实际的Mini-Thermal-Flowmeter现开发出适合于CNG量测之高精确度流量计。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
·测定质量流量
温度、压力若有变动,流量计本身会自动修正显示值及输出信号于标准状态,不需要另外的温度、压力修正。如果温度变化甚大的情况下,气体的物理性质受到一些影响,可以附加温度计修正解决。
·高精度
±1%reading(流量范围5%~100%)
·低流量测定
在最小量测流量0.2L/min(nor)时亦可保证±1%reading的精度
·宽的量测范围
最小0.2L/min(nor)到****4050L/min(nor),公称口径15mm,20mm,40mm,50mm
|
|
|
|
·低压力损失
TH-1500-CNG具有与配管同等的低压
力损失,附整流器的TH-1600-CNG,****压力损失是850mmH2O
·能对应CNG成分的变化
可在客户端的转换器进行输入设定。(每1%刻度对应VOI.%,5成分)
·长期耐用
没有可动部品,所以不会产生磨擦等的劣化情况,而且不需要定期的构造检查。
·多功能的转换器
本机有瞬时流量,累计流量,固定时间的累计流量,固定流量的时间,警报等功能,另外还有各种讯号的输出,所以在电脑端可以很容易作长期的数据蒐集,在加上本机所具有的设定变更功能,可进行任何的试验与量测
·具有个人电脑及监控设备用软件 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
把加热的金属细管放在气流中,在单位时间内金属细管失去的热量H,是质量流速U和加热的金属细管的气体温度差△T的函数 H=f(U·△T)
另一方面,金属细管的焦尔热产生的热量W的表示是金属细管电压V,电流I的乘积函数 W=f(U·T)
金属细管在热平衡时,发热量和流体带走的热量是达成平衡,由电子电子控制△T保持一定,质量流速U是电压V电流I的乘积函数 V=f(V·I)
流量Q为配管导管截面积A与平均质量流速U的乘积, Q=UA |
|
|
|
|
|
|
产品规格 |
量测气体 |
CNG、DUST、MIST |
制作口径 |
15,20,25,40,50mm |
下限截止 |
0.6 L/min |
接头 |
KTH-1500-CNG JIS 10KRF 法兰 |
KTH-1600-CNG JIS 10KRF法兰 |
温度范围 |
0~120℃ |
反应时间 |
3秒(63%步阶反应) |
流量范围比 |
防水密闭( 相当于IP65) |
工作湿度 |
5~50℃5~50 °C/ 20~80%RH |
材质 |
sensor SUS316
body SUS304
或 SUS316密封 氟素橡胶 |
构造 |
防水密闭。 |

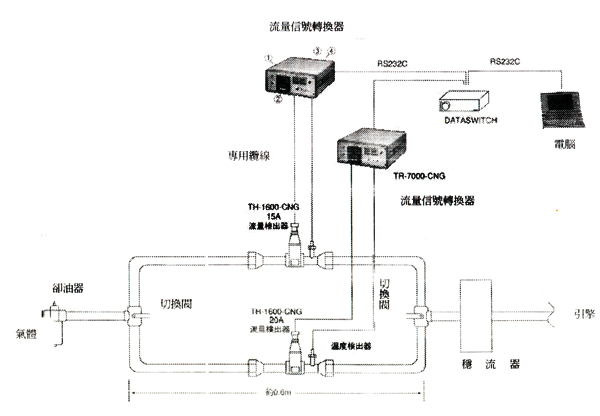

系统构成图形 |
|
|
|
|
|
|
|
|
|
● 此图是以流量范围1L/min(nor)到400L/min(nor),精度为显示值的±1%的产品组成为例。
检出器15A的测定范围是1~20L/min(nor),检出器20A的测定范围是20~400L/min(nor),在最小流量以下亦可测定但精度会改变。以1L/min(nor)到400L/min(nor)的测量范围,可将15A、20A并联切换选择,亦可同时测量流量,但压力损失是两个流量计的总和。
● 图例是因直管长度不足会造成扰流情况,为确保高精度而选定TH-1600-CNG。都市瓦斯供应的压力低,若配管能确保直管长度,TH-1500-CNG比较适合。
● 如果流体含油,水气,灰尘,在流量计上游应放置却油器。
● 如果引擎喷射器造成脈动流,有必要装设稳流槽(Surge Tank)
● 形式选定
· TH-1500-CNG:流路内的凸出物为金属细管(∮0.25×2支),压力损失与配管等值,但是为了得到安宁的精度测定值,需要有直流管(上游20D,下游5D)
· TH-1600-CNG:在流体管路内加入整流器,会有一点损失发生,但可以不安装上下游的直管,在流量大且流动不稳定的条件下最适合。
● 标准式样概要
详细的内容请参阅技术指引[Technical Guidance for TH-1500/1600 Series Mini-Thermal Flowmeter][TR-7000 Thermal Flowmeter 转换器] |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
检出器(TH-1500/1600-CNG)
检测气体:CNG、DUST、MIST
制作口径:15,20,25,40,50mm
接口:TH-1500-CNG JIS 10KRF 法兰
TH-1600-CNG JIS 10KRF法兰
测定:请参考P4的表
测定精准度:请参考P4的表
气体温度:0~120℃
最高压力:10kgf/cm2g
反应速度:3秒(63%步階反应)
材质:sensor SUS316
body SUS304或SUS316
密封 氟素橡膠
构造:防水密闭(相当于IP65) |
|
|
|
变换器(TR-7000-CNG)
标准型TR-7000为基本的CNG流量计变换器
检出器之接线:专用缆线,检出器侧边连接器
缆线长度:10m(****100m)
表示机能:请参考图
电源:AC100V 50/60Hz
DC12V or 24V可选择
消耗电力:约50VA
外箱:外型尺寸W370XH150X350
输出信号:DC0~20mA或DC4~20mA,脈波,RS232C,流量警报输出各种数据设定 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

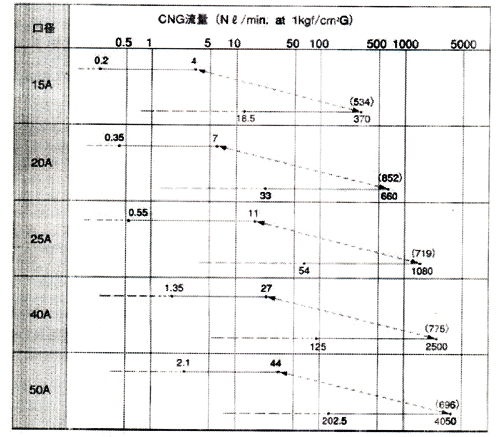

● 每口径的流量设定范围,精度,压力损失
● 下表是附有整流器的TH-1600-CNG的流量范围与TH-1500-CNG有异
· 各口径所对应的流量范围可在表中的范围内(←----→)设定为本机****流量(Full Scale : F.S)。(订购时指定)例:口径15A的场合、4L/min(nor)间可以任意设定
· 精度是设定的F.S.的5%及显示值的±1%(表中的实线范围)
· 如果F.S的5%以下,±{(F.S.×5%×1%)÷读值}×100%(表中的点线范围)。但若在各口径设定最小F.S.的5%以下,2cm/sec以下的流微流速,流速状况会较不稳定,4L/min(nor)流量误差为±{(370×0.05×0.01)÷4}×100=±4.625%范围内
· 损失压力产生于****流率时,数值标示在()内。(单位:mmH2O)
· 流量VL/min的时候为{V÷****F.S.}2乘以()内值来补正。
· 气体压力Pkgf/cm2G时以{1.033÷(1.033+P)} 乘以()内值来补正。 |
|
|
|
|
|
|
|
|
