用于CNG加气站的压力容器成套设备

优质、服务、信用！经营单位：深圳亚威华公司销售部电话：0755-25887166，25887236　传真：25887232

　CPI的产品在中国

　德CPI公司的产品已经在中国的许多地方被CNG及工业气体用户广泛应用。大型高压无缝容器的安全、可靠、节省空间、安装方便等优势得到了用户的一致好评，同时CPI公司完善的服务体系为设备的正常运行提供了强有力的保障。

高压集装管束即可以为CNG加气子站供气，也可以为民用燃气系统运输天然气。

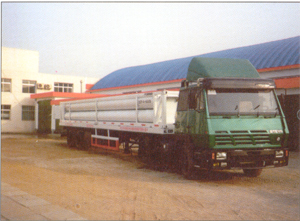

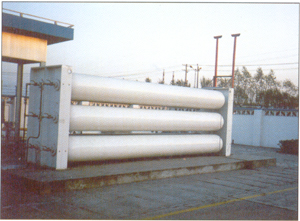

储存压力为25MPa的CNG加气站用六容器ASME储存单元。		正在天然气加气子站工作的CNG长管拖车。

　设计优点


	● 制造过程中无需焊接，因此，设计时不用考虑焊缝系数。另外，也不用X射线检查焊缝的致密性。 ● 所有的容器都在最低点开孔，以排放积存的油、水及其它废液。 ● 抽查进行质量检验(Q&T)的容器整体在85%的最高工作压力(MAWP)下作250，000次的疲劳试验。 ● 根据ASME标准第八分册卷第二所做的疲劳计算表明，在50%的最高工作压力(MAWP)范围内容器的寿命大约为1，000，000次。这个压力范围是在已建成的CNG加气站中有代表性的。 ● 利用断裂力学的分析方法对容器进行了破坏之前泄漏(LBB)的研究。 ● 根据CNG的特性选择制造容器塞的材料。所有的端塞都按照压力容器的要求作冲击韧性试验。 ● 所有的压力容器都通过了加拿大安大略省压力容器安全部按照CSA B51附录G及美国得克萨斯州铁路委员会按照其压缩天然气标准进行的审查。 ● CPI单元设备由坚固的I字型横梁装配而成。每个容器通过短颈螺纹连接到框				架的锁环上，可以防止运输过程中容器旋转。这种安装方式不同于其它直接接触容器表面的安装框架，它容器与框架的接触，降低了容器在使用过程中腐蚀的可能性。 ● 安装在地震区的单元设备都应用有限元方法(FEA)进行了分析，以确保容器能够随特定地区的地震载荷和风载荷。 ● 所有的出口阀、安全泄压阀(SRV)及管件都符合NFPA52和美国得克萨斯州铁路委员会有关部门CNG的标准。加固后的安全泄压阀(SRV)及放空管(如果有的话)可以随气体放空形成的反力。 ● 所有的安全泄压装置都装有全开孔的不锈钢制隔离球阀，使得使用过程中不发生CNG的泄漏。所有的球阀都按照ASME标准第八分册卷一中附录M的要求安装。 ● 所有的容器及支撑结构都经喷砂处理成为接近魄的表面(SSPC-10)，并喷上富含有机锌的底漆。然后喷上干燥之后厚度为5至7密耳(0.127mm至0.1778mm)的高质量乙烯树脂。 ● 全部为单元式结构，可以方便地增加到所要求的容积。 ● 所有的单元设备可以按照用户的要求设计，以满足不同场合的需要。

　储存压力规格

	3600psig	5000psig
总长	20'61/2"	23'61/2"
总宽	2'27/8"	2'27/8"
总高	7'2"	7'2"
总重	20,690 ibs	21.170 ibs
容器的直径	24"O.D.	20"O.D.
容器的平均重量	6,160 ibs	6,697 ibs
容器的容积	46.3 cu.ft.	34.15 cu.ft.
总容积	138.9 cu.ft.	102.45 cu.ft.
设计压力	4000 psig	5500psig
额定储存压力下气体的容积	每个容器13,699 cu.ft.	每个容器12,124 cu.ft.

　气体容积的可压缩性


	德所有的真实气体都不遵循理想气体的压缩规律。下表列出70°F比重下为0.6的天然气的"压力---容积"值。这些数值用于计算储存特定标准容量的气体所需容器的尺寸，或在工作压力下传输气体的容积。　德如果不是在70°F场合，CPI会给出特定温度下的压力---容积值。

标准立方英尺(SCF)的天然气在给定的压力下压缩成为一立方英尺的液体
表压 psi	水容积 scf/ft3	表压 psi	水容积 scf/ft3	表压 psi	水容积 scf/ft3	表压 psi	水容积 scf/ft3	表压 psi	水容积 scf/ft3	表压 psi	水容积 scf/ft3	表压 psi	水容积 scf/ft3	表压 psi	水容积 scf/ft3
0 25 50 75	1.00 2.71 4.45 6.18	700 725 750 775	54.04 56.24 58.47 60.58	1400 1425 1450 1475	117.39 119.76 122.29 124.68	2100 2125 2150 2175	185.67 187.87 190.06 192.26	2800 2825 2850 2875	244.92 246.78 248.64 250.49	3500 3525 3550 3575	290.24 291.95 293.30 294.65	4200 4225 4250 4275	325.90 327.09 327.90 328.71	4900 4925 4950 4975	353.14 353.82 354.86 355.90
100 125 150 175	7.92 9.74 11.55 13.33	800 825 850 875	62.64 64.86 67.01 69.27	1500 1525 1550 1575	127.24 129.66 132.26 134.71	2200 2225 2250 2275	194.45 196.65 198.84 201.04	2900 2925 2950 2975	252.33 254.17 256.01 257.84	3600 3625 3650 3675	296.34 297.32 298.29 299.60	4300 4325 4350 4375	329.88 331.05 332.21 333.37	5000 5025 5050 5075	356.93 358.71 358.90 360.38
200 225 250 275	15.15 16.95 18.76 20.58	900 925 950 975	71.54 73.67 75.80 77.86	1600 1625 1650 1675	137.34 139.82 142.13 144.62	2300 2325 2350 2375	203.23 205.69 207.89 210.36	3000 3025 3050 3075	259.67 261.16 262.64 264.12	3700 3725 3750 3775	300.92 302.22 303.52 304.81	4400 4425 4450 4475	334.52 335.30 336.44 337.20	5100 5125 5150 5175	361.78 362.04 362.30 363.31
300 325 350 375	22.49 24.43 26.34 28.18	1000 1025 1050 1075	80.01 82.26 84.54 86.83	1700 1725 1750 1775	147.13 149.47 151.81 153.96	2400 2425 2450 2475	213.39 214.76 216.96 219.16	3100 3125 3150 3175	265.59 266.72 267.84 270.63	3800 3825 3850 3875	306.46 308.11 309.38 310.65	4500 4525 4550 4575	338.33 339.46 340.58 341.69	5200 5225 5250 5275	364.31 365.30 365.92 366.17
400 425 450 475	30.02 32.00 33.93 35.83	1100 1125 1150 1175	89.24 91.56 93.79 96.14	1800 1825 1850 1875	156.31 158.86 161.43 164.01	2500 2525 2550 2575	221.36 223.28 225.47 227.38	3200 3225 3250 3275	271.73 273.43 275.14 277.38	3900 3925 3950 3975	311.92 313.18 314.06 315.31	4600 4625 4650 4675	342.43 343.16 343.89 344.99	5300 5325 5350 5375	367.15 367.76 368.73 369.33
500 525 550 575	37.82 39.83 41.86 43.90	1200 1225 1250 1275	98.40 100.90 103.19 105.48	1900 1925 1950 1975	166.61 169.00 171.26 173.58	2600 2625 2650 2675	229.57 231.47 233.06 234.94	3300 3325 3350 3375	278.46 280.21 281.61 283.36	4000 4025 4050 4075	316.55 318.15 319.38 320.61	4700 4725 4750 4775	345.71 347.16 348.62 349.36	5400 5425 5450 5475	370.30 370.89 371.85 372.43
600 625 650 675	45.96 47.94 49.92 51.97	1300 1325 1350 1375	107.78 110.23 112.56 115.04	2000 2025 2050 2075	175.76 178.17 180.58 183.24	2700 2725 2750 2775	236.82 239.01 241.19 243.06	3400 3425 3450 3475	284.75 286.13 287.51 288.88	4100 4125 4150 4175	321.82 323.04 323.87 324.70	4800 4825 4850 4875	350.39 351.09 351.78 352.46	5500 5525 5550 5575	373.38 373.96 374.16 374.36

　具备快速充装功能的ASME成套设备


	德每台容器都在其一端半圆形封头大的最低点装有一个1/2"的NGT接头，以便于排放从压缩天然气中凝结的压缩油及其它废液。每台标准容器的端口可以连接尺寸达11/2"的管件，将管路的压降降				到最小，以便于快速充装大型车辆如运输卡车等。对于六个容器或多于六个容器的成套设备，11/2"的管件可以连接到更大尺寸的支管上，以连接已有的仪表盘和配料设备。

　三台容器的成套设备


	德每台容器都在其一端半圆形封头大的最低点装有一个1/2"的NGT接头，以便于排放从压缩天然气中凝结的压缩油及其它废液。每台标准容器的端口可以连接尺寸达11/2"的管件，将管路的压降降				到最小，以便于快速充装大型车辆如运输卡车等。对于六个容器或多于六个容器的成套设备，11/2"的管件可以连接到更大尺寸的支管上，以连接已有的仪表盘和配料设备。

　3600psig

汽车钢瓶		压缩机运转时间(小时) (一个周期24小时)	充装汽车钢瓶的数量
容量(scf)	压力(psig)	压缩机运转时间(小时) (一个周期24小时)	充装汽车钢瓶的数量
500	3000	12	106
500	3000	18	136
1000	3000	14	58
1000	3000	18	68

注：1.利用一个50scfm的压缩机初次充装三个容器的成套设备至3600psig大约需要14小时。
2.上表中的容量数值是在每个汽车钢瓶没有充装CNG的基础上给出的。如果汽车钢瓶内有剩余的初装CNG,则每一个周(24小时)可充装更多的钢瓶。

　5000psig

汽车钢瓶		压缩机运转时间(小时) (一个周期24小时)	充装汽车钢瓶的数量
容量(scf)	压力(psig)	压缩机运转时间(小时) (一个周期24小时)	充装汽车钢瓶的数量
500	3600	12	106
500	3600	18	144
1000	3600	14	60
1000	3600	18	72

注：1.利用一个50scfm的压缩机初次充装三个容器的成套设备至5000psig大约需要12小时。
2.上表中的容量数值是在每个汽车钢瓶没有充装CNG的基础上给出的。如果汽车钢瓶内有剩余的初装CNG,则每一个周(24小时)可充装更多的钢瓶。
