 产品简介




  ZD-R系列气体罗茨流量计是我公司整机进口代理加拿大ROMET有限公司的产品,该公司制造高性能罗茨流量计已有30多年历史。所有仪表零件的数控加工、塑料注模加上、计算机化电镀、表面处理和工程研究与开发都是现代化的、综合集成式生产车间中完成的,保证了高质最规格仪表的生产。ZD-R系列气体罗茨流量计以极佳的精确度(机械表是1级以内,配校正器是0.5级以内)和极宽的量程比(可以达剑200:1)来获得最优的气体计最性能。广泛应用于燃气工业用户和商业用户的计量和收费(可直接配我公司的IC卡控制器)。ROMET有限公司的产品具备高精度、宽量程及稳定性等特点,是燃气公司首选的理想计量产品。
  该流量计已被加拿大、美国、欧盟、中东、东南亚,以及台湾与香港地区广泛使用。在国际化天然气工业中所获得的丰富经验及与客户的紧密合作使ROMET有限公司在气体计量行业中一直处于领先地位。并已获得中华人民共和国计量器具型式批准证书。




 特点及优点




叶轮上的定时齿轮定位机构可以防止骤加载荷或杂质通过仪表所引起的叶轮转速漂移,从而保证仪表精确度的长期稳定;
坚固而不变形的计量室及计量部件确保永久的高精度;
内部结构简单便于维护和保养,与其他生产厂家相比,仪表少用了30%的零件;
互换零件可用于不同尺寸的仪表以减少备用零件库存;
铝和钢结构零件设计保证长期可靠性;
极宽的最程比,量程比可达200:1(根据用户要求可做到300:1)。




 工作原理与结构


  工作原理:
  (如图所示)被测气体进入仪表进气口后,会在仪表腔内形成压力差,从而使叶轮转动,而定时齿轮会与叶轮同步反向转动。叶轮每旋转一周就会有固定体积流量从出口排出。这样,通过精密的齿轮传动,就可以将叶轮的旋转转换成固定体积的气体流过。齿轮的转动经磁耦合器传递给记数器,所以计数器就可以计量流过的气体体积。

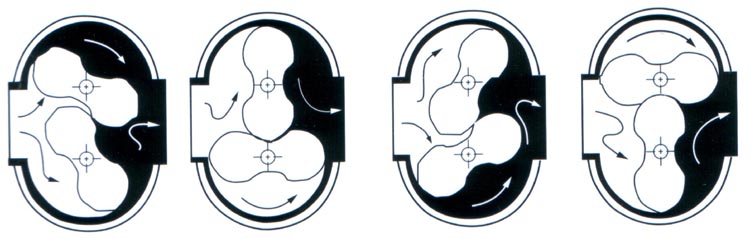

工作原理图

 主要部件材料规格


  承压表体:铝合金铸造件;
叶轮:铝合金模压件;
叶轮轴:优质合金钢;
O型垫圈/密封垫圈:合成橡胶;
轴承:高碳钢;
磁偶合器:硬铁氧体磁体陶瓷;
定时齿轮:合金钢;
减速齿轮:合金钢;
塑料部件:知名品牌的热塑性工程材制;
电子体积校正仪:铝制外壳及军用级别接插件。

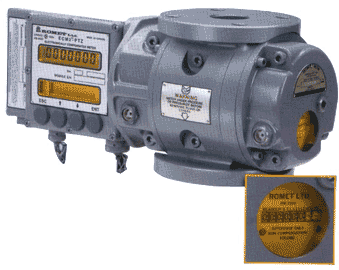

ZD-R系列机械式气体罗茨流量计

 电子体积正仪(EVC2TMB)


  EVC2TMB的特点
 ■ 校正误差
:小于0.5%
 ■ 双液晶显示模块
:同时显示参数值和参数名称
 ■ 铝制外壳及军用级别接插件
:提供最可靠的保护
 ■ 多重安全保护确保计量数据的完整

     1.密码保护     2.可铅封的编程开关
     3.可铅封的内壳防止篡改电了部件   4.外壳配锁
 ■
大容量非易失EEPROM:用于存储体积数据、密码、校准数据、警报状态
              和参数设置以保证电源失效时计量数据的完整性

 ■
机械式备用计数器:用于计量未校正体积(仅适于直接安装)
 ■
仪表压力显示:便于现场精度校验
 ■
通用的安装机构:可安装于大多数仪表表体上(仅适于直接安装)
 ■
直接串行接口通讯:可与计算机传输数据
 ■
通讯软件:windows98及更高windows操作系统支持
 ■
遥控键盘:可方便的访问数据
 ■
单一的滚动按钮:可快速查看关键参数
扩充内存版本(Version 3)的附加特点
 ■
Hays兼容Modem通讯:可实现远距离数据传输
 ■
警报日志(Alarm Logger):可快速查看警报的触发时间和日期
 ■
时间间隔记录(Interval Record):可储存56天每小时间隔记录
 ■
事件日志(Event Logger):记录参数改动事件
 ■
AMR文件:可储存64天可选参数的AMR记录

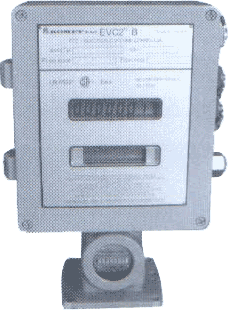

ZD-R系列电子体积正仪外观图

 性能数据

精确度
综合误差小于±0.5%
计算误差小于0.Ol%
温度传感器

标准测量温度范围-40℃∽50℃,可按客户要求提高高温范围
采用半导体集成电路温度传感器
标准测头长度152mm
标准金属壳保护电缆长度1.83m

配置选项
绝对压力或仪表压力显示
实时或固定NX-19或SGERG-88超压缩系数算法
液晶显示器
参数值:8位7段式
参数名称:点阵式
压力传感器
应变式压力传感器
绝对压力测量
1/4英寸FPT内螺纹接头
3点校准
电源
碱性电池:3年有效期
锂电池:5年有效期
固有安全性(CSA/UL认证)
机械式备用计数器
(仅适于直接安装)
8位
输出脉冲
未校正体积、校正体积及警报体积脉冲
光电隔离,A型脉冲(3~30VDC,最大电流50mA)
脉冲宽度50ms
脉冲增益:×0.01M3,×0.1M3,×1M3,×10M3,×100M3
输入脉冲
脉冲增益:×0.01M3,×0.1M3,×1M3,×10M3,×100M3
物理特性
     尺寸:
        直接安装-高:296mm,长:234mm,宽:113mm
        远程安装-高:241mm,长:234mm,宽:113mm
     重重:
        直接安装-4.4千克
        远程安装-3.8千克
压力范围[单位:公制(KPa)]
90~150,90~250,100~500,150~700,200~1000,250~1200,
320~1600,500~2500,650~3200,900~4500,1500~7000,2000~9000
