ygl系列气体过滤器

优质、服务、信用！经营单位：深圳亚威华公司销售部电话：0755-25887166，25887236　传真：25887232

　用途


	● KGL系列过滤器主要应用于燃气输配系列中作气体净化过滤 ● 适用于天然气、人工煤气、液化石油气及其它无腐蚀性气体

　主要技术参数


	● 设计压力：　1.6MPa 、2.5MPa 、4.0MPa 　　　　　　　　 ● 过滤精度：　5μm 、10μm 、20μm 、50μm 、　　　　　　　　100μm　　　　　　 ● 过滤面积：　0.125～4.2m² ● 过滤效率：　≥98% ● 工作温度：　-20～60℃ ● 口径系列：　DN50、DN65、DN80、DN100 　　　　　　　　DN125、DN150、DN200

　特点


	● 不锈钢丝滤网(布)，过滤精度高，可清洗再用 ● 过滤面积较大，强度高，压损小，寿命长 ● 安装、维护方便、易清洗

　型号

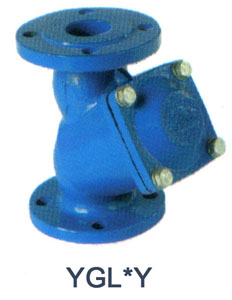

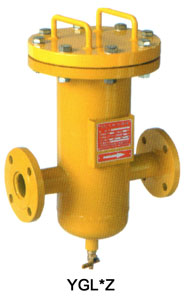

	● YGLZ：进、出口小平连接 ● YGLG：进、出口直角连接 ● YGLY：铸铁可选配置* 压差计/法兰盖开启装置/排污阀

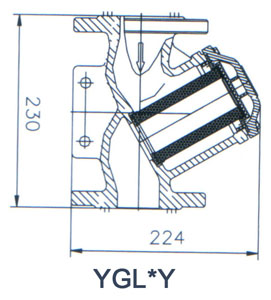

　结构尺寸(单位:mm)

型号	L	L1	H	H1	H2	D	进、出口法兰
YGL50*	350	175	460	260	635	133	DN50
YGL65*	400	200	465	265	665	159	DN65
YGL80*	450	225	540	330	765	159	DN80
YGL100*	500	250	640	405	890	219	DN100
YGL125*	550	275	715	440	990	273	DN125
YGL150*	600	300	780	495	955	325	DN150
YGL200*	800	400	1110	660	955	450	DN200

　压损表

　进口压力P:MPa 　　压力损失△P:KPa　　ρ=0.7　　流量Q:Nm³/h

YGL-50

YGL-65

	1.0	2.5	5.0	7.5	10.0	15.0	25.0	50.0
0.05	300	430	650	800	-	-	-	-
0.1	340	550	750	900	-	-	-	-
0.2	400	650	950	1100	1300	-	-	-
0.5	600	900	1300	1600	1900	2200	-	-
1.0	850	1200	1800	2200	2500	3000	3750	-
1.6	1000	1400	2200	2800	2800	4000	4500	6000
2.5	1200	1600	2500	3300	3200	4900	5300	6900
4.0	1400	1800	2900	3800	3600	6000	6550	7800

	1.0	2.5	5.0	7.5	10.0	15.0	25.0	50.0
0.05	450	650	1000	1050	-	-	-	-
0.1	520	800	1100	1300	-	-	-	-
0.2	620	1000	1400	1650	1700	-	-	-
0.5	720	1100	2000	2400	2500	3300	-	-
1.0	1000	1500	2400	2900	2700	4500	6000	-
1.6	1200	1800	2700	3400	3900	5250	7250	9000
2.5	1350	2000	3000	3900	4900	6000	8000	10000
4.0	1500	2300	3250	4300	5100	6800	9400	11500

YGL-80

YGL-100

	1.0	2.5	5.0	7.5	10.0	15.0	25.0	50.0
0.05	600	900	1300	1300	-	-	-	-
0.1	700	1100	1500	1700	-	-	-	-
0.2	850	1300	1900	2200	2200	-	-	-
0.5	850	1300	2750	3200	3750	4750	-	-
1.0	1200	1800	3000	3500	5000	6250	8500	-
1.6	1400	2200	3200	4000	5500	6500	10000	12000
2.5	1500	2500	3400	4500	6500	7000	11000	14000
4.0	1700	2800	3650	5000	7800	7600	13000	16500

	1.0	2.5	5.0	7.5	10.0	15.0	25.0	50.0
0.05	900	1300	2000	2000	-	-	-	-
0.1	1100	1600	2750	2750	-	-	-	-
0.2	1250	2000	2800	3000	3500	-	-	-
0.5	1500	2200	4000	5000	5500	6000	-	-
1.0	2200	3200	5000	6000	7000	8500	10000	-
1.6	2500	4000	6000	7000	8000	10000	12000	18000
2.5	2700	5000	7000	8000	9000	12000	14000	20000
4.0	3000	6000	8000	9000	10000	14000	16000	22000

YGL-125

YGL-150

	1.0	2.5	5.0	7.5	10.0	15.0	25.0	50.0
0.05	1250	1900	2500	2500	-	-	-	-
0.1	1500	2300	3250	3250	-	-	-	-
0.2	1900	3000	4650	4500	4500	-	-	-
0.5	2250	3300	6000	7000	8250	8500	-	-
1.0	2800	4100	6500	8000	9500	11000	14000	-
1.6	3250	5000	7500	9500	10500	13000	17000	24500
2.5	3600	6000	7900	11000	11500	15000	20000	26500
4.0	4000	6500	8500	12500	13000	17000	22000	29000

	1.0	2.5	5.0	7.5	10.0	15.0	25.0	50.0
0.05	1600	2500	3000	3000	-	-	-	-
0.1	1900	3000	3750	3750	-	-	-	-
0.2	2500	4000	4500	4750	5500	-	-	-
0.5	3000	4500	7500	9000	11000	11000	-	-
1.0	3500	5200	8000	10000	12000	15000	18000	-
1.6	4000	6600	9000	12000	13000	16000	22000	31000
2.5	4500	7000	10500	14000	14000	18000	26000	33000
4.0	5000	7500	1100	16000	16000	20000	28500	36000

YGL-200

	1.0	2.5	5.0	7.5	10.0	15.0	25.0	50.0
0.05	2250	3400	5000	5000	-	-	-	-
0.1	2500	4000	5500	7000	-	-	-	-
0.2	3000	5000	7000	9000	10000	-	-	-
0.5	3000	7000	10000	12500	15000	17500	-	-
1.0	6500	10000	15000	18000	19500	22000	30000	-
1.6	8000	12000	18000	22000	25000	31000	35000	50000
2.5	10000	15000	22000	26000	30000	39000	40000	54000
4.0	12000	17000	25000	30000	34500	45000	45000	60000
