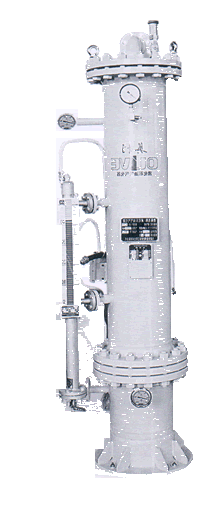

一,工作原理:
气化器中设有同轴换热列管束,内管中的饱和蒸汽在自下而上的过程
中加热了外管内逆向流动的冷凝水,外管中的冷凝水则心相对温和的
温度将热量均匀传递给管束外(壳程中)的液化石油气,液化石油气
吸热后气化并过热,经过滤器除去重组分后输入管网,蒸气通常为
0.2-0.3MPa的饱和蒸气,根据测温元件测出的气温或液温控制仪表自
动控制蒸气管路上阀门的开度从而使蒸气的进入量相平衡。
YSP气化器为有液气化方式,即在工作过程中,气化器内通常存有一
定液位的液态液化石油气,液化石油气液体会自动升高及降低以寻求增
大或减少与蒸气管束的接触面积,从而适应用气量的变化。
当下列警报有任一存在时,装设在液化气进口上的电磁阀将自动并
闭以防止低温气化过液:
1、液化气液位高限。2、液化气液温低限。3、液化气气温低限。气
化器上安全阀的设定压力为1.76MPa,气化器上设有液化气液位,压力
及冷凝水温度现场显示仪表。当液化气液体温度超过控制范围的上限 时,蒸气电磁阀自动关闭以防止过热。
二、技术特点:
★换热器由天津市技监局锅炉压力容器检验所监制。
★防爆电气由化工部电气仪表防爆质量检测中心监测。
★换热器为1Cr18NiTi不锈钢列管。
★比同类产品更大的换热面积可使气化器在较低的温度下工作,缓缓 气化器的结焦速度。
★设有安全连锁防护防止过液。
★内置气液分离器及排污装置。
★现场有液化气液面,压力用蒸汽压力,水温的直观显示。
|
|
|
|
|
|
|
|
|
|
气化能力 500-8000Kg/h
液化气电磁阀开启温度 气温:30℃,液温:10℃
蒸气电磁阀关闭温度 37.5℃
蒸气电磁阀开启温度 32.5℃
气化出口温度 ≥35℃
设计压力 1.8 MPa
|
安全阀起跳压力 1.76 MPa
安全连锁点 液化气液温低限
液化气液温高限
液化气液温低限液化气液温高限
报警方式 声光双报警
控制电源 220V/50Hz 500W |
|
|
|
|
|
|
|
|
|
|
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
M |
N |
Ф |
设备约重(kg) |
YSP-500 |
325 |
485 |
261 |
511 |
700 |
244 |
362 |
1989 |
285 |
265 |
425 |
505 |
100 |
26 |
490 |
YSP-1000 |
325 |
485 |
261 |
511 |
700 |
244 |
362 |
2228 |
290 |
285 |
425 |
505 |
110 |
26 |
500 |
YSP-1500 |
416 |
540 |
287 |
568 |
708 |
247 |
432 |
2228 |
370 |
340 |
516 |
600 |
125 |
27 |
670 |
YSP-2000 |
516 |
660 |
305 |
550 |
836 |
275 |
409 |
2329 |
440 |
440 |
616 |
660 |
130 |
30 |
980 |
|
|
|
|
|
符号 |
连接尺寸标准 |
连接面型式 |
标准 |
名称或用途 |
YSP-500 |
YSP-1000 |
YSP-1500 |
TSO-2000 |
N1 |
PL25-1.0 |
PL40-1.0 |
PL40-1.0 |
PL50-0.1 |
R.F |
HG20592 |
蒸气入口 |
N2 |
Rc1/2 |
Rc1/2 |
Rc1/2 |
Rc1/2 |
内螺纹 |
- |
放液口 |
N3 |
WN20-2.5 |
WN20-2.5 |
WN20-2.5 |
WN20-2.5 |
R.F |
HG20592 |
液态气入口 |
N4 |
WN40-2.5 |
WN65-2.5 |
WN100-2.5 |
WN100-2.5 |
R.F |
HG20592 |
气化气出口 |
N5 |
PL25-1.0 |
PL25-1.0 |
PL25-1.0 |
PL25-1.0 |
R.F |
HG20592 |
冷凝水出口 |
N6 |
PL20-1.0 |
PL20-1.0 |
PL20-1.0 |
PL20-1.0 |
R.F |
HG20592 |
防水口 |
V |
Rc3/4 |
Rc3/4 |
Rc1 |
Rc1 |
内螺纹 |
- |
安全阀门 |
|
130 |
260 |
390 |
520 |
- |
- |
- |
|
|
|
|
|
|

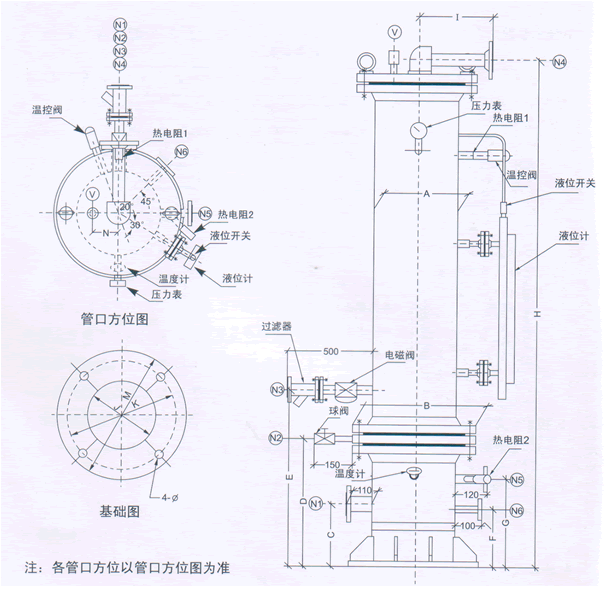

设备型号 |
规格尺寸(mm) |
|
A |
B |
C |
D |
E |
F |
G |
YSP-500 |
650 |
650 |
425 |
300 |
150 |
100 |
325 |
YSP-1000 |
650 |
650 |
425 |
300 |
150 |
100 |
325 |
YSP-1500 |
750 |
750 |
516 |
365 |
150 |
100 |
416 |
YSP-2000 |
900 |
900 |
616 |
436 |
200 |
150 |
516 |
|
|
|
|
