型式 |
往复活塞式 |
供气量 |
1000~3000Nm3/h |
压缩介质 |
脱硫天然气 |
压缩级数 |
四级 |
一级吸入压力 |
0.1~1.2Mpa |
末级排出压力 |
25Mpa |
排气温度 |
≤45℃ |
驱动方式 |
电机直联 |
电机型号 |
185~315Kw |
冷却方式 |
水冷、混冷、风冷 |
撬装外型尺寸 |
4000x2900x1600mm |
|
|
|
|
|
|
|

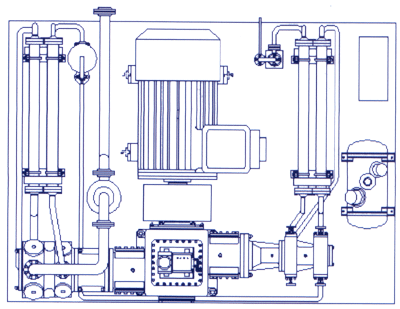

高性能、大排量的D型天然气压缩机,系本公司与西安交通大学化式学院知名压缩机专家郁永章教授及压缩机专业博士等联合研制,采用了国内新天然气缩机技术成果。该机除具有受力好,惯性力小,运转平稳等独特优点外,还具有极高的先进和创新性,拥有多项国内首创技术和国家专利技术:
1.气缸布置为倒级差,无填料函封结构设计,备件更换更容易,运行费用低。
2.传动机构采用反向压力润滑设计,即保证润滑的高可靠性,又避免曲钻削油孔造成严重应力集中,降低承载强度。
3.刚性上乘的机身承受内压,真正实现CNG的零泄漏,安全性更高。
4.气缸自然冷却,压缩气体采用闭式循环冷却或空冷,不受水资源及高寒气候条件的制约,可运行于戈壁、沙漠在内的全天个地域。
5.电气控制系统是以PLC为核心的控制单元,对压缩机进行自动保护,且能实现自动启停机,对主机采用先进的软启动器进行平滑启动,且设有触摸屏,更加方便各种参数的在线高、修改、调用和监视压缩机的运行,还具有声光警、中文提示故障原因及处理方法等诸多功能。 |
|
|
|
|
|
|
|
|
序号 |
型号规格 |
排气量Nm3/h |
进气压力Mpa |
排气压力Mpa |
转速rpm |
电机型号功率KW |
重量kg |
1 |
D-20/3-250型 |
1200 |
0.3 |
25 |
193 |
JBO450L-10 280 |
4000 |
2 |
D-25.5/3-250型 |
1350 |
0.3 |
25 |
714 |
JBO450L-10 315 |
4000 |
3 |
D-24/4-250型 |
1440 |
0.4 |
25 |
593 |
JBO450L-10 280 |
4000 |
4 |
D-27/4-250型 |
1620 |
0.4 |
25 |
741 |
JBO450L-10 315 |
4000 |
5 |
D-25/5-250型 |
1500 |
0.5 |
25 |
593 |
JBO450L-10 280 |
4000 |
6 |
D-28/5-250型 |
1680 |
0.5 |
25 |
741 |
JBO450L-10 315 |
4000 |
7 |
D-26/6-250型 |
1560 |
0.6 |
25 |
593 |
JBO450L-10 280 |
4000 |
8 |
D-30/6-250型 |
1800 |
0.6 |
25 |
741 |
JBO450L-10 315 |
4000 |
9 |
D-27/8-250型 |
1620 |
0.8 |
25 |
593 |
JBO450L-10 280 |
4000 |
10 |
D-31/8-250型 |
1860 |
0.8 |
25 |
741 |
JBO450L-10 315 |
4000 |
|
|
