★ 深圳市计量质量检测研究院检验报告证号：
2802 1 5一DZ／GG
★ 深圳市企业产品执行标准登记证书号：
4403040430
★ 标准备案号：QB／440304J11 72—2002
★ 企业标准编号：0／SSS 00卜2002
★ 具有自主专利知识产权
★ 钢瓶专用燃气球阀专业认证合格
★ IS09001(2000版)质量认证
|
|
|
| |
| |
|
| |
| |
|
|
| |
● 适配各类燃气泄漏报警器
● 三维可调支架和大扭矩，使机械手能适配4分、6分、1寸、1.25寸、1.5寸和不同型号的新旧燃气球阀。
● 也适用于其他气体、液体阀门自控。
● 用于管道燃气球阀，无需更改燃气管道原设计配置，新旧燃气管道均适用，安装维修也可以不用麻烦燃气公司。
● 配以燃气钢瓶专用球阀，用于瓶装燃气的自控。
|
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
● 直流12V、24V，交流12V安全电压；绝缘、密封、阻燃外壳；抗无线电干扰。
● 燃气泄漏报警时，快捷可靠自动关闭入户总阀，彻底切断气源，高度安全。
● 电动、手动兼容，使机械手能自动及按钮电动开关，在停电、维修时可手动开关阀门，倍增安全方便。
● 使用方便，寿命长。
|
|
| |
|
|
|
| |
|
1、概 述
2、选型指南
3、技术参数
4、安装指南
|
5、使用指南
6、处警指南
7、故障指南
8、售后服务 |
|
|
|
|

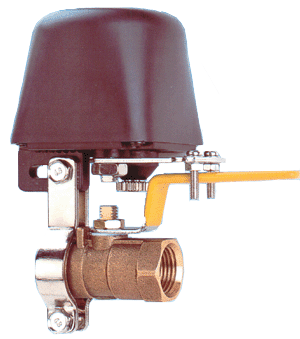

 SS2015系列阀门控制机械手示意图 |
|
| |
|
| |
| |
|
|
| |
适用范围：
·用于燃气管道球阀的自动控制、电动和手动开关。
·配以燃气钢瓶专用球阀，可用于瓶装燃气的自动控制。
·可和各类燃气报警器联接配套。
·也适用于其它气体、液体等阀门自控的各种场合。
性能特点：
·适配性
三维可调支架和大扭矩，使机械手能适配4分、6分、8分、l时、1．25时、1．5时不同型号的新旧燃气球阀。安装方便，无须更改燃气管道原配置，用户可自行安装。
·安全性
采用直流或交流12V、24V安全电压；自动关阀动作快捷可靠，报警时自动关闭入户总阀，彻底切断气源，高度安全；采用绝缘密封阻燃外壳；抗无线电干扰；特别采用专利技术的电动、手动转换离合器，使机械手能自动及按钮电动开关，在停电、维修时可手动开关阀门，倍增安全
·结构紧凑，外型美观
为确保您安全、正确使用，在安装使用前，请您务必详细阅读本说明书。
|
|
| |
|
|
|
|
|
|
|
|
| |
阀门控制机械手型式
直流12V或24V为‘‘+”红、“一”黑色引线；
交流12V为 红、黑色引线，与燃气报警器的输出自动关阀引线联接。
|
|
|
| |
|
|
阀门控制盒
|
习惯于入户总球阀常开的用户， 无须选用阀门控
制盒。
习惯于经常关闭 入户总球阀的用户，可选用本阀
门控制盒。
DC+端子接燃气报警器DCl2V或24V电流输出“+”极
DC-端子接燃气报警器DCl2V或24V电流输出“一”极
OFF端子接燃气报警器DCl2V或24V高电平／正脉冲自动
关阀输出信号
OUT+端子接机械手“+”红色引线
OUT-端子接机械手“一”黑色引线
|
|
|
| |
|
| |
| |
|
|
| |
1 工作环境：温度：-25℃>--+85℃ 湿度：<95％
2 额定电压：DCl2V 工作电压：DC8V-16V
3 额定电流：100mA 工作电流：20mA-300mA
4 额定功率：1．2W 工作功率：0．24W-3．6W
5 阀门压力：1．6MPa DC24V 12V-26V
6 阀门规格：4分、6分、8分、1时、1．25时、1．5时
7 自动关阀时间6-20秒 电动开阀时间6~20秒
8 绝缘电阻：>20M Ω
9 耐压：DC600V
10 抗无线电干扰。
Il 带自动、手动转换离合器。
12 净重：340(+50)g，带钢瓶专用阀门637(+50)g
毛重：370(+50)g，带钢瓶专用阀门666(+50)g
13 外型尺寸：100mm×90mm×70mm |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
1、对管道燃气用户，于原入户总球阀应尽量设计安装在便于手动开关操作的位置。阀门控制机械手应装于原入户总燃气球阀上，两片支架半圆部夹持着阀门无手柄一端的六万或八万上，两片支架长柄夹持住机械手的安装耳，注意带螺孔的一片支架的长柄端部应夹在安装耳有导向条的一侧，用两只M6*16的六角螺栓拧入支架两端螺孔，将两支架初步装好，先不要拧紧螺栓：将两转臂螺钉对称卡持好阀门手柄两侧边，用十字螺丝起和7#又扳手拧紧两只M4螺母；此时注意调节支架三维位置，使机械手输出轴和阀门轴中心线尽量同轴线；用10#叉扳手或梅花扳手，最好用套筒扳手拧紧两只M6*16六角螺栓。机械手外壳不要紧贴墙面，应距墙面一手掌厚(20mm)以上安装。机械手电流引线和燃气报警器电流输出引线联接，红色接“+”极，黑色接“一”极。
2、瓶燃气用户，应将原减压阀拧下，将带钢瓶专用球 阀的机械手装于原钢瓶角阀和减压阀之间，拧紧即 可。(图示如下：) 机械手电流引线的联接同4．1
3、若选用阀门控制盒，应用螺钉或不干胶安装于离机械手和燃气报警器位置适中便于操作的墙壁上。
4、机械手与燃气报警器的一束两根引线；若选用阀门控制盒，与机械手之间的一束两根、与燃气报警器之间的一束三根引线：均可考虑预埋管线暗装或明装。每根引线截面积0．3mm"。
|
|
| |
|
|
|
| |
|
|
|
| |
1、当有燃气泄漏，报警器声光报警时，阀门控制机械手可同时自动关闭入户总燃气球阀，彻底切断气源。高度安全。
2、燃气泄漏时，如遇停电或自动关阀故障，可立即拉下离合器，手动关阀，倍增安全。(详见使用指南1、2）。 |
|
|
| |
|
| |
| |
|
|
| |
1、当燃气报警器处于预热或监控状态，此时由于停电、检测、维修、安全等需要，可拉下阀门控制机械手的离合器，手动开关燃气球阀(详见5．3说明，手动关阀与开阀，离合器的操作要点相同。)
2、当燃气泄漏，燃气报警器报警时，机械手可自动关闭燃气球阀，切断气源。
3、当燃气报警器停止报警时，可用手指捏着机械手的滚花圆螺母拉下离合器，并保持不要松开手指，90。转动手柄，手动开阀复位；直到手柄开足至止点，再松开圆螺母，轻微拨动手柄，离合器可弹回复位。
4、定期检测方法每年或者发现阀门有明显阻滞时，手动拉下机械手离合器，手扳阀门手柄，90。往返转动数次，用以防止燃气球阀开关阻滞。
5、若选用阀门控制盒，可方便地轻触按钮，开关入户总球阀。阀门开关过程中或全开时绿灯亮；阀门全关时红灯亮。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
1、阀门控制机械手不能自动动作，应检查引线、接头是否断损；如无外部断损，请通知燃气报警器供应商。
2、燃气阀门开关卡死，可拉下离合器，用手扳阀门手柄，用力作90。往返开关阀门动l作，直至阀门能顺利90。开关到位：如仍不能排除故障，请通知气体供应商。 |
|
| |
|
|
|
| |
|
| |
| |
|
|
| |
1、本公司承诺，凡本公司阀门控制机械手产品如确因质量问题，均可享受三个月包换，一年免费保修，终身维修的售后服务。 '
2、为减少人为问题，安装使用时请详细阅读本说明书，有下列情况之一，为有偿维修或更换：
·没有按照本说明书安装、使用，而造成的故障或损坏。
·因异常电压、异常温度、进水、火烧、其它天灾等不可抗力造成的故障或损坏。
·对本产品人为分解、拆装、改造、机械损伤引起的故障或损坏。 |
|
| |
|
|
|
| |
| |
