· 燃烧洁净，宁静操作，节省能源。
· 安全可靠，容易调校，方便维修。
·所有STG型号燃烧机都在进风口装有消音器，操作特别宁静。如果燃烧机是用于灰尘较多的炉旁，可在原来安装消音器的位置改为安装管道接件，连接管道从炉旁外抽取助燃空气。
·使用电磁气阀组合，内含主阀门及安全阀门等多样组件，节省安装空间。
·附有接线插头，方便连接电源及其他控制装置。 |
|
|
| |
|
| |
|
型号 |
STG120/1* |
STG120/2 |
STG146/1* |
STG146/2 |
STG146/3 |
|
输出功率**(千瓦) |
燃料：天然气 |
12.0-47.0 |
14.5-50.0 |
23.5-65.0 |
41.0-133.0 |
23.5-76.0 |
|
|
燃料：液化气 |
16.0-51.0 |
17.5-70.0 |
|
47.0-144.0 |
23.5-90.0 |
|
输出热量**(千卡/时) |
燃料：天然气 |
10300-404000 |
12500-43000 |
20200-55900 |
35300-114400 |
20200-65400 |
|
|
燃料：液化气 |
13800-43900 |
15000-60200 |
|
40400-123800 |
20200-77400 |
|
火力选择 |
单段 |
火焰监察系统 |
电离子火焰监察系统 |
电源 |
单相/230伏/50-60赫 |
|
马达功率(瓦) |
90 |
|
| |
|
* STG120/1和STG146/1型号符合RAL-UZ80 Blauer Engel规格。

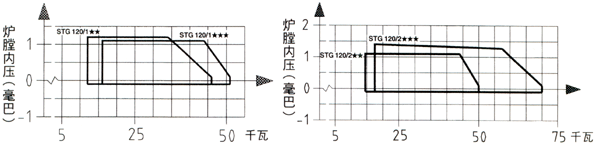

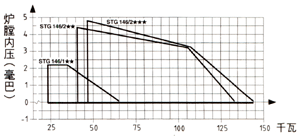

** 燃烧机的耗油量和输出范围受炉膛内压影响，请参看下面的[炉膛内压/输出功率图表]，以燃料是液化石油气或天然气为准(天然气型号相比液化石油气型号或须使用较大规格电磁气阀组合
*** STG146备有城市煤气型号可供选择。 |
|
 |
|
| |
 |
 |
| |
|
|

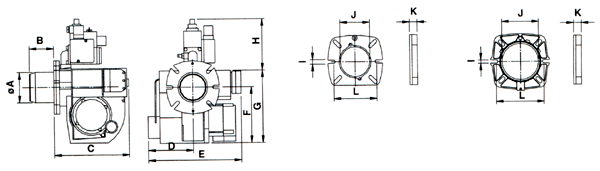

OA |
B1* |
B2* |
B3* |
C |
D |
E |
F |
G |
H** |
I |
∮J |
K |
L |
|
STG120/1 |
89 |
-- |
81 |
113 |
220 |
130 |
273 |
165 |
226 |
143 |
10.3 |
89.7 |
17 |
130-150 |
|
STG120/2 |
89 |
88 |
120 |
-- |
220 |
130 |
273 |
165 |
226 |
143 |
10.3 |
89.7 |
17 |
130-150 |
|
STG146/1 |
89 |
-- |
81 |
113 |
244 |
139 |
290 |
192 |
253 |
202 |
10.3 |
89.7 |
17 |
130-150 |
|
STG142/2 |
103 |
-- |
121.5 |
221.5 |
244 |
139 |
290 |
192 |
253 |
202 |
10.3 |
109.5 |
23.5 |
145-172 |
|
STG146/3 |
89 |
-- |
120 |
-- |
244 |
139 |
290 |
192 |
253 |
202 |
10.3 |
89.7 |
17 |
130-150 |
|
*B1=短枪管型号 B2=标准型号 B3=长枪管型号
**尺寸H会因为使用不同规格的电磁气阀组合而有差异。 |
| |
