一般描述
VT5000系列燃气比例调节阀,可实现燃气流量的最小和****调节。流量的最小调节可通过改变中间喉口流量通面积实现。****流量设置可通过阀体下部旋转螺实现。此阀门可用于燃气锅炉,大气式锅炉,熔化炉,焚烧炉和其它燃气设备。此阀门只有两种规格:VT4025MT和VT4050M。
◆ 压力检测孔:2个带1/4" 螺纹压力检测孔,一个与入口处连接,一个与出口
连接。
◆ 壳体材料:铝合金
◆ 内部部件:AISI 304/Delrin(聚甲醛树酯)
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
电控液压燃气阀门及控制器两部份组成,可实现慢开、快去、单位、双段及比例调节控制。广泛用于各种商用、工业用燃气燃烧设备。
1、阀门执行器
阀门执行器必须与V5055或VE5000系列阀门配合使用,才能实现燃气控制功能。
(1)
阀门执行器的一般特性
◆ 使用环境温度为:-40~60℃ ◆ 防护等级为:NEMAI
需达到NEMA4,在订货时表声明。与阀门配合使用时,可垂直安装在任何位置。

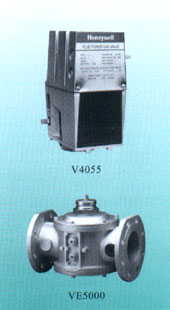

(2)V4055系列单段式阀门驱动器
◆ 此系列执行器可实现阀门的慢开/快关控制。开启时间为13秒(60Hz),或
26秒(60Hz)。关闭时间小于1秒,用电,220Vac或120Vac(50/60Hz)
◆ 常用型号推荐:V4062A1114 13秒开启(60Hz),V4055A1080 26秒(
60Hz)。(220-240Vac,50/60Hz)V4055B在供气压力较高的情况下,可选
择此系列控制器。
(3)V4062系列双段式阀门驱动
|
|
|
|
|
|
|
|
|
|
|
|
◆ 此系列执行器可实现阀门的慢开/快关及大、小火切换
双段控制。全行程开启时间为13秒(60Hz),或26秒
Hz。关闭时间小于1秒,用电,220Vac或120Vac
(50/60Hz)
◆ 常用型号推荐:V4062A1107,220-240Vac 50-60Hz,
26秒(60Hz)。全行程。V4062B在供气压力较高的情
况下,可选择此系列控制器。
2、阀门本体
阀门的一般特性:
◆ V5055、VE5000系列电磁阀为常闭型电磁阀
◆ 使用环境温度:-15~60℃
◆ 电磁阀关闭时间:<1秒
◆ V5055系列为螺纹连接阀体
◆ VE5000系列为法兰连接阀体
|
|
|
|
|
|
|
3、常用型号:
阀门口径 |
阀门型号 |
1" |
V5055A 1061 |
1.5" |
V5055A 1145 |
2" |
V5055A 1152 |
2.5" |
V5055A 1160 |
3" |
V5055A 1178 |
阀门口径 |
阀门型号 |
DN65 |
VE5065A3005 |
DN80 |
VE5080A3005 |
DN100 |
VE5100A3000 |
|
|
|
|
|
|
|
|
|
MT4000-中小型燃烧机用风门或蝶阀执行器:
1、通用型风门伺服马达,可配用Honeywell EC7800系列、Satronic控制
器或Landis系列控制器。
2、扭矩:6秒,90度1.5Nm;12或24秒,90度3.0Nm
3、使用次数:>250000次
4、电源:220V,50/60HZ
5、环境温度:-15~60℃ ,****85%温度;
6、****旋转角0~160;最小步进2度
|
|
|
|
|
|
|
|
|
|
型号 |
特性 |
适用控制器 |
MT4000A |
3位步进比例调节输入,用于比例调节 |
|
MT4000B |
3位步进比例调节输入,用于比例调节,带辅助开关 |
|
MT4001A |
2段式大小火控制,3线式温控器 |
LFL1 |
MT4001B |
2段式大小火控制,3线式温控器,特用于EC7850,小火位置可调 |
EC7850 |
MT4001C |
特用于Honeywell公司TMG740控制器 |
TMG740 |
MT4002B |
2段式大小火控制,3线式温控器,小火位于可调 |
LIA,TF832 |
MT4003C |
2段式大小火控制,3线式温控器,小火位于可调 |
MMI,DMG,LGB |
|
|
