简介:
Honeywell公司的7800系列燃烧控制器可用于大、中型燃烧设备。它包括燃烧程序控制器(EC7800或RM7800),火焰信号放大器,信息显示面板,前吹扫时间控制插片及通电机座等部件组成。与其它燃烧控制产品相比,具有以下特点:
◆ 通过部件的组合,可获和极强的通用性。
◆ 燃烧过程记录。 ◆ 动态部件自检。
◆ 过程信号的远传及端控制。 ◆ 状态显示及报警显示,报警处理提示。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
一般性能
强大功能。7800系列燃烧程序控制器提供的功能包括:燃烧过程控制,火焰监测,系统状态显示,安全连锁检查和内部电压检查,系统和部件自我诊断及故障锁定,掉电后非易失性燃烧过程及状态记录。五个发光二极管显示了工作状态的信息,包括:开始,点火,火焰对建立,主燃烧器点燃,报警。显示面板的显示信息为英文。
使用特性:
◆ 用电范围:电压:220V~240Vac(+10%/15%,50或60Hz)
◆ 消耗电功率:****10W,****输出:2000VA,保险丝:20A
◆ 环境状态:-40~60℃ ,温度85%,0.5G重力加速度;
◆ 外形尺寸:中心控制器0.73Kg,显示面板0.113Kg
◆ 注意:火焰探测器的选用必须与相应有火焰信号放大器配合使用,具体选用
方法可参考火焰信号放大器部分。
◆ 产品论证机构:本产品已被以下欧洲认证:
a、燃气使用论证(90/269/EEG) b、低电压论证(73/23/EEG)
c、EMC论证(89/336/EEG) d、GASTEC论证(CE-63AP3070/1)

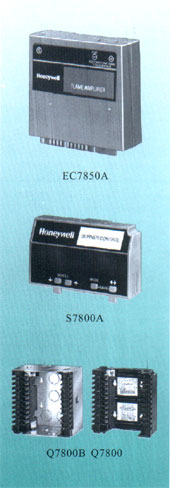

◆ 安装:控制器可以安装于Q7800机座上。为了满足EN60730的要求,控制板安
装型必须安装在符合IP40级防护的地方。
|
|
|
|
|
|
|
|
|
|
火焰信号放大器 |
可选用火焰信号探测器 |
类型 |
自检 |
型号 |
火焰失败反应时间 |
燃料 |
火焰探测器类型 |
整流型 |
无自检 |
R7847A |
1-2秒 |
气 |
离子控针 |
动态自检 |
R7847B |
1-2秒 |
气 |
离子控针 |
红外线 |
无自检 |
R7848A |
3秒 |
油、煤 |
红外C7015 |
动态自检 |
R7848B |
3秒 |
油、煤 |
红外C7015 |
紫外线 |
动态自检 |
R7849A |
1-2秒 |
气、油 |
紫外C7035/C7027 |
动态自检 |
R7849B |
1-2秒 |
气、油 |
紫外C7035/C7027 |
动态自检 |
R7847B |
3秒 |
气、油 |
紫外C7012A,C |
动态自检 |
R7847C |
3秒 |
气、油 |
紫外C7012A,C |
动态自检 |
R7886A |
3秒 |
气、油、煤 |
紫外C7012A,C |
|
|
|
|
|
|
|
|
◆ 20字英文真空荧光管显示。显示的信息包括:1、程序状态 2、程序时间 3、控制状态 4、中断/报警状态 5、火
焰信号强度 6、操作的全部循环 7、操作的全部时间 8、最近的六次火焰失败记录,包括如下信息 9、自诊断信
息。
◆ 现场或远距离的操作和火焰失败信息显示。
◆ 可远置的复位开关。
◆ 使用特性:1、用电范围:13Vdc(+20%~-15%),7W电耗。2、环境温度:-40~60℃,温度85%,0.5G
◆ 订货型号说明:S7800A1001英语显示。
◆ 外形尺寸:W*H*D:132*73*23mm。
|
|
|
|
|
|
|
|
|
型号 |
时间 |
型号 |
时间 |
型号 |
时间 |
ST7800A1005 |
2 sec |
ST7800A1054 |
60 sec |
ST7800A1104 |
9.0 min |
ST7800A1013 |
7 sec |
ST7800A1062 |
90 sec |
ST7800A1112 |
12.0 min |
ST7800A1021 |
10 sec |
ST7800A1070 |
2.5 min |
ST7800A1120 |
15.0 min |
ST7800A1039 |
30 sec |
ST7800A1088 |
4.0 min |
ST7800A1138 |
22.0 min |
ST7800A1047 |
40 sec |
ST7800A1096 |
6.0 min |
ST7800A1146 |
30.0 min |
|
|
