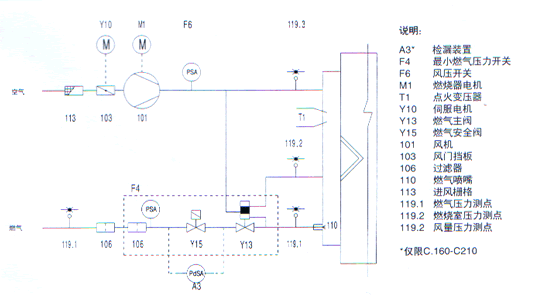

除去高压站的影响后，供气压力为
20mbar和37mbar时，供气管压力损失
应设计在0.5mbar和300mbar 时，供
气管路压力损失应设计在5mbar和10
mbar之间。

供气管径必须大于过滤器直径。

附表显示在15℃和1013mbar时，燃烧
器****输出时对应和流量。

　电气 系统安装必须符合NF C 15,100标准和其
他现行标准和规范。

　特别注意的是燃烧器的电源主开关必须能够满
足总电量的要求，在维修时，必须完全关断电源。

电路连接图

--控制回路，电源接至端子N（中线）和L1(相线)
　之间，这安全起见，当使用230V三相电源时，如
　果没有中线或中线有阻抗，必须使用绝缘变压器
　和30MA的差动电路断路器。
--该回路必须使用10A保险丝
--动力回路 L1,L2和l3端子该回路必须使用AM保
　险丝保护，如图
--其他远程控制信号

AGP-燃气燃烧器

点火后 （约15%标准流量）燃烧器渐进增加
功率输出两段流量

设定接线

--采用温度或者压力开关
采用两路（3线）控制接触器，见图

--采用RWF40 负荷控制系统
可提供''"RWF 40"装置，该负荷控制系统可
安装在燃烧器控制面板为它预留的位置上。
接线线见RWF 40 提供图纸。
