  产品简介


  应用
介质：天然气、城市煤气、丙烷、惰性气体
工业：燃气供应、窑炉制造商、化工行业
应用：气体计量、控制和流量自动调节

简介
RGV：法兰连接型 G16-G400
RGV-ST：标准螺纹连接 G10-G25




  工作原理



  ◆ Elster-linstromet RGV和RGV-ST 气体腰轮流量计是一种基于容
   积置换原理的计量气体体积的流量计。
◆ 腰轮流量计计量气体实际的工况流量。如果需要将工况流量修正
   到标况流量，需要配置电子体积修正仪

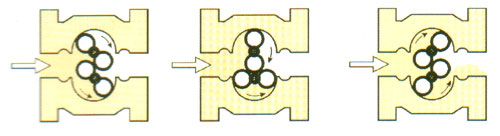

◆ 测量室有2个8字型状转子，形成4个计量腔室，每次旋转，计量腔
   被周期性地填充和清空。
◆ 转子转数与通过的气体体积有一定比例。

简介：
腰轮流量计具有大的量程范围和紧凑尺寸等特点。由于它的测量原理，不需要任何入口或出口直管段。腰轮流量计的前后油腔是相通的，所以只需要从前端加油和维护即可。
如果配置双向计数器，可以适用于任何气体流向。


RVG腰轮流量计可以配置最新技术的Encoder S1D计数器，确保机械计数器最可靠的数据传输。
RVG-ST的计数器位于气体区域，而RVG的计数器中是没有燃气的，它通过磁耦合装置进行转动。
主要特点：
◆ 型号：G10-G400
◆ 流量范围：0.5 m3/h-650 m3/h
◆ 公称直径：DN25-DN150
◆ 压力等级：PN 10/16和DNSI 150
◆ 铸铁壳体（GGG-40）或铝合壳体
◆ GGG-40防高温到10bar
◆ 可选：双向计数器S1D




  技术参数

 工作温度  -20℃到+60℃
 保护等级  IP67（适合室外安装）
 表体材料  铝合金或铸铁GGG-40
 形式批准  防爆1区
 介质  天然气、城市煤气、丙烷、惰性气体
 精度
 ±1% Qt To Qmax
 ±2% Qmin Qt To
 Qt=0.2  Qmax,量程比≤1：20
 Qt=0.15 Qmax,量程比<1：30
 Qt=0.1  Qmax,量程比=1：50
 Qt=0.05  Qmax,量程比>1：50
 重复性  <0.2%
 标准  EN 12480，DIN EN 13463-1和-5，EN 50020：2002
 计数器  S1（标准），双向计数器S1D
 Encoder S1D（可选）
 输出  LF低频脉冲发生器 IN-Sxx（干接点开关）
 LF低频脉冲发生器 IN-W11（Wiegand传感器）
 HF低频脉冲发生器 A1K（可选）
 Encoder S1D（可选）
 接口  2个取压口1/4"NPT，可以装2个测量套筒

  量程比

型号 回转体积
(dm3)		 始动流量
(m3/h)		 Qmin(m3/h)
量程比1：160		 Qmin(m3/h)
量程比1：100		 Qmin(m3/h)
量程1：65		 Qmin(m3/h)
量程比1：120		 Qmax
(m3/h)		 2*LF
(imp/m3)
 HF
(imp/m3)
G16 DN50 0.56 0.03       1.3 25 10 ～14.025
G25 DN50

0.56

 0.03     0.6 2.0 40 10 ～14.025
G40 DN50 0.56 0.03   0.6 1.0 3.0 65 10 ～14.025
G65 DN50 0.56 0.03 0.6 1.0 1.6 5 100 10 ～14.025
G100 DN80 1.07 0.05 1.0 1.6 2.5 8 160 1 ～7.528
G160 DN80 2.01 0.1 1.6 2.5 4.0 13 250 1 ～3.882
G250 DN100 2.54 0.3 2.5 4.0 6.0 20 400 1 ～3.178
G400 DN100 3.65 0.4 4.0 6.5 10 32 650 1 ～2.191
G400 DN150 3.65 0.4 4.0 6.5 10 32 650 1 ～2.191
