· 专利技术、365天通电、替代常开阀；
· 膜片结构、不怕有杂质、畅通无阻；
· 直动原理、零压力启动、口径范围大；
· 密封性好、响应速度快、体积更轻巧； |
| |
|
| |
| 城市煤气、天然气、液化石油气、沼气等低压气体和液体。广泛用于油气田处理站、锅炉燃料安全切断、火力发电厂安全保护、纺织、印染业的煤气热定型及玻璃、灯泡业、炉窑软化水等自动化控制。 |
| |
|
|
| |
| |
|
| |
|
公称通径[mm] |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
流体种类 |
液体、天然气、液化石油气、沼气、低压液体 |
|
流体温度[℃] |
C2组：-20～80℃ |
|
工作压力[Mpa] |
0～0.4 |
|
阀体材质 |
黄铜、铸铁、不锈钢 |
|
额定电压[V] |
AC220V(其它电压可特殊电压) |
|
功率[W] |
26 |
23 |
80 |
140 |
220 |
|
| |
|
| |
|

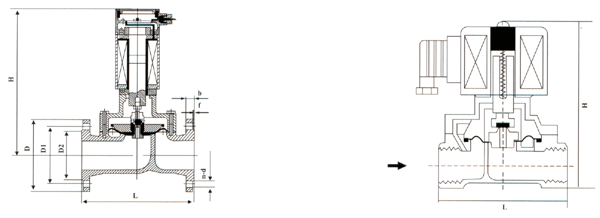

型号规格 |
内螺纹连接 |
法兰连接 |
|
内螺纹 |
外形尺寸 |
外形尺寸 |
法兰尺寸 |
|
G |
H |
L |
H |
L |
D |
D1 |
D2 |
N-d |
b |
f |
OK5515 |
1/2 |
120 |
90 |
|
|
|
|
|
|
|
|
OK5520 |
3/4 |
130 |
100 |
|
|
|
|
|
|
|
|
OK5525 |
1 |
155 |
120 |
210 |
160 |
115 |
85 |
65 |
4-θ14 |
16 |
3 |
OK5532 |
11/4 |
168 |
137 |
221 |
180 |
140 |
100 |
76 |
4-θ18 |
18 |
3 |
OK5540 |
11/2 |
170 |
145 |
230 |
200 |
150 |
110 |
84 |
4-θ18 |
18 |
3 |
OK5550 |
2 |
205 |
188 |
252 |
230 |
165 |
125 |
99 |
4-θ18 |
20 |
3 |
OK5565 |
|
|
|
390 |
290 |
185 |
145 |
118 |
4-θ18 |
20 |
3 |
OK5580 |
|
|
|
401 |
310 |
200 |
160 |
135 |
8-θ18 |
22 |
3 |
OK55100 |
|
|
|
408 |
350 |
220 |
180 |
156 |
8-θ18 |
22 |
3 |
OK55125 |
|
|
|
424 |
360 |
250 |
210 |
184 |
8-θ18 |
24 |
3 |
OK55150 |
|
|
|
515 |
400 |
285 |
240 |
211 |
8-θ22 |
24 |
3 |
|
OK55200 |
|
|
|
540 |
600 |
340 |
295 |
266 |
8-θ22 |
26 |
3 |
|
OK55250 |
|
|
|
573 |
750 |
395 |
350 |
319 |
12-θ22 |
28 |
3 |
|
OK55300 |
|
|
|
608 |
850 |
445 |
400 |
370 |
12-θ22 |
28 |
4 |
|
OK55350 |
|
|
|
700 |
980 |
505 |
460 |
429 |
16-θ22 |
30 |
4 |
|
| |
 |
| |
| 特殊供货：防爆场合请在型号OK55后面加“-E”如：OK55-E；常开型请在型号后加“-K”；法兰型请在型号后加“-F”； |
| |
