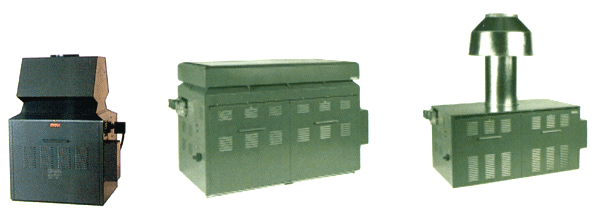

| RAYPAK商用型热水炉技术数据表(H、N、W、R) |
|
| |
|

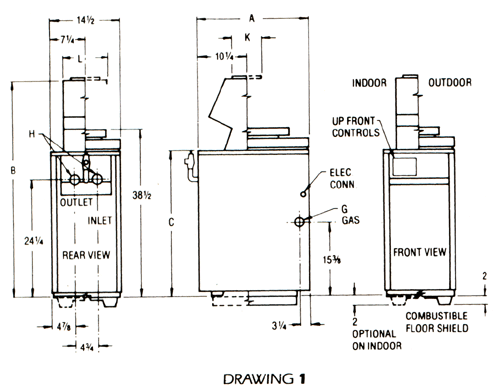

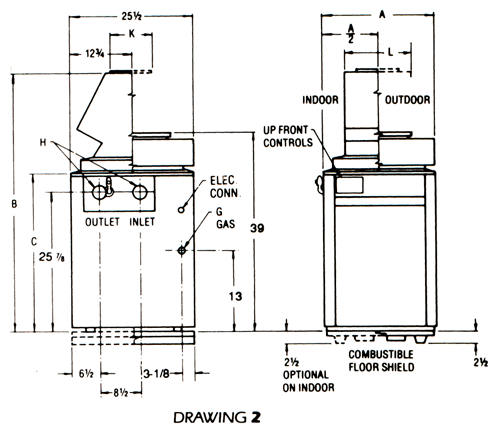

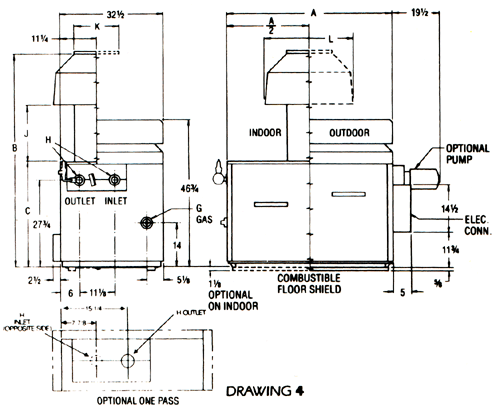

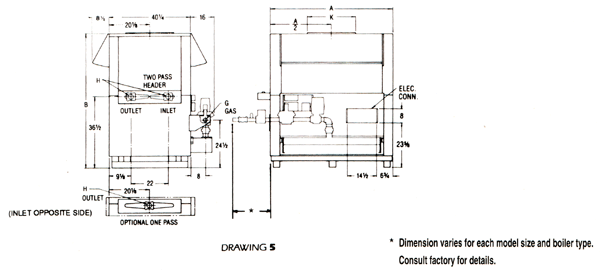

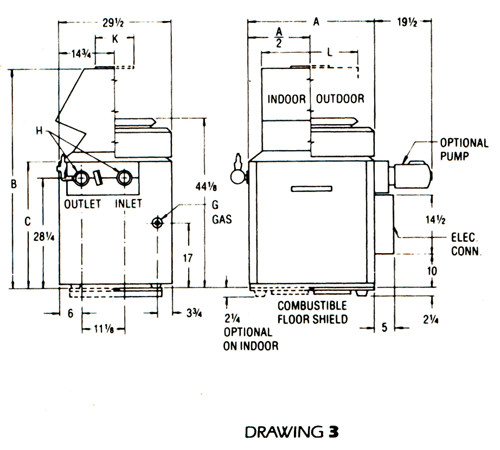

对应图号 |
规格 |
类型 |
可用型号 |
热量(104/Kcal) |
尺寸(mm) |
重量(Kg) |
|
室内型 |
室外型 |
室内型 |
室内型 |
|
H |
|
H |
N |
R |
W |
输入 |
输出 |
输入 |
输出 |
长 |
A |
B |
K |
W&H |
N&R |
无泵 |
有泵 |
|
1 |
133 |
· |
· |
· |
|
|
· |
3.42 |
2.82 |
3.42 |
2.75 |
613 |
368 |
1143 |
153 |
DN32 |
|
73 |
95 |
|
2 |
183 |
· |
· |
· |
|
|
· |
4.69 |
3.83 |
4.69 |
3.75 |
648 |
448 |
1270 |
179 |
DN40 |
|
104 |
127 |
|
263 |
· |
· |
· |
|
|
· |
6.65 |
5.44 |
6.65 |
5.31 |
648 |
533 |
1270 |
204 |
DN40 |
|
109 |
132 |
|
333 |
· |
· |
· |
|
|
· |
8.39 |
6.88 |
8.39 |
6.70 |
648 |
603 |
1270 |
229 |
DN40 |
|
154 |
177 |
|
403 |
· |
· |
· |
|
|
· |
10.05 |
8.24 |
10.05 |
8.04 |
648 |
693 |
1270 |
254 |
DN40 |
|
161 |
184 |
|
3 |
514 |
· |
· |
· |
· |
· |
· |
12.89 |
10.57 |
12.89 |
10.57 |
749 |
832 |
1448 |
254 |
DN50 |
DN50 |
216 |
241 |
|
624 |
· |
· |
· |
· |
· |
· |
15.80 |
12.95 |
15.80 |
12.95 |
749 |
953 |
1448 |
305 |
DN50 |
DN50 |
220 |
245 |
|
724 |
· |
· |
· |
· |
· |
· |
18.29 |
14.99 |
18.29 |
14.99 |
749 |
1057 |
1448 |
305 |
DN50 |
DN50 |
288 |
313 |
|
824 |
· |
· |
· |
· |
· |
· |
20.79 |
17.05 |
20.79 |
17.05 |
749 |
1162 |
1448 |
356 |
DN50 |
DN50 |
293 |
318 |
|
4 |
926 |
|
· |
· |
· |
· |
· |
|
|
23.33 |
19.13 |
826 |
1330 |
|
|
DN65 |
DN50 |
356 |
381 |
|
962 |
· |
|
· |
· |
· |
· |
24.23 |
19.87 |
|
|
826 |
1330 |
1746 |
356 |
DN65 |
DN50 |
320 |
345 |
|
1125 |
· |
|
· |
· |
· |
· |
28.34 |
23.23 |
|
|
826 |
1505 |
1892 |
407 |
DN65 |
DN50 |
338 |
363 |
|
1223 |
· |
|
· |
· |
|
· |
30.81 |
25.26 |
|
|
826 |
1616 |
1892 |
407 |
DN65 |
DN50 |
365 |
390 |
|
1336 |
· |
|
· |
· |
|
· |
33.68 |
27.62 |
|
|
826 |
1743 |
1943 |
458 |
DN65 |
DN50 |
397 |
422 |
|
1468 |
· |
|
· |
· |
|
· |
36.97 |
30.32 |
|
|
826 |
1902 |
1943 |
458 |
DN65 |
DN50 |
429 |
454 |
|
1631 |
· |
|
· |
· |
|
· |
41.07 |
33.68 |
|
|
826 |
2061 |
2019 |
458 |
DN65 |
DN50 |
447 |
472 |
|
1826 |
· |
|
· |
· |
|
· |
46.00 |
37.72 |
|
|
826 |
2270 |
2070 |
508 |
DN65 |
DN50 |
470 |
495 |
|
5 |
2100 |
· |
|
· |
|
|
· |
52.92 |
42.39 |
|
|
1645 |
1549 |
1734 |
610 |
DN80 |
|
636 |
|
|
2500 |
· |
|
· |
|
|
· |
62.97 |
51.63 |
|
|
1645 |
1778 |
1734 |
661 |
DN80 |
|
717 |
|
|
3001 |
· |
|
· |
|
|
· |
75.60 |
61.99 |
|
|
1645 |
2064 |
1734 |
712 |
DN80 |
|
795 |
|
|
3500 |
· |
|
· |
|
|
· |
88.20 |
72.32 |
|
|
1645 |
2350 |
1734 |
762 |
DN80 |
|
872 |
|
|
4001 |
· |
|
· |
|
|
· |
100.08 |
82.66 |
|
|
1645 |
2635 |
1734 |
813 |
DN80 |
|
953 |
|
|
注：1.可直接使用城市低压管网天然气、城市煤气、液化石油气，要求管网压力为天然气200-250mmW.C，城市煤气80～150mmW.C，液化石油气250-325mmW.C，不同城市不同种类燃气管径请向代理商咨询。
2.水系统允许****工作压力8.8at(0.88Mpa),H型安全阀开启为3.16at或4.22at或8.8at，W、N、R型安全阀开启压力为8.8at，换热器试验压力16.8at，标称压力11.2at.
3.部分规格可选单行程型，请向代理商咨询。
4.最小安装间距应按当地规范执行。 |
| |
 |
| |
 |
| |
 |
| |
 |
| |
 |
