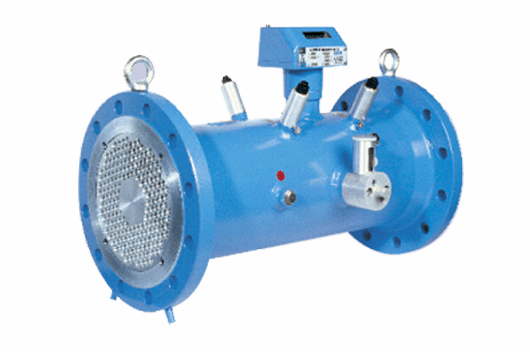

　COMMON CGT系列波兰涡轮流量计







1 概述：
　CGT系列的涡轮流量计是专门设计用来测量气体流量的流量计算.这流量计主要用于气体流量在6.5至6500立方米每小时的范围内.CGT系列的流量计用于要求高精确度的测量系统;
天然气运输;
初始测定和二次测定;
控制天然气和工业中非腐蚀性的技术气体的
流量测量;
以技术测量为目的的流量测量.
流量计也可以应用于测量腐蚀性的气体.不过任何应用于这种情况都要经过特殊的设计,也要得到客户和COMMON S.A的同意










2 设计和功能：
　 涡轮流量计是基于流程规则来测量气体流量的.气体流量经整流器,然后在环形通道里适当地整流气
体,再通向涡轮转子.气体流动会触发转子转动,旋转的角速度就是气体流量的比率.能量损耗类似于压力损耗,就是因为应用了整流器,高精确度的球形轴承,具有极其精确公差的所有测量部件和合适
的摆放,损耗降到最低限度.
涡轮的旋转运动是通过齿轮来进行机械传送的,合成气体的密封磁耦合器到指针表头单元都是安装在机身顶部,而且还在计算器上显示出测量气体体积.
COMMON CGT系列的涡轮流量计的基本部件如下:
防压力干扰机身,
入口整流器,
带涡轮转子的测量模块,
在测量模块和指针之间作为传送零件的磁耦合器,
指针表头,
润滑系统(某些流量计配备了自动润滑轴承).







2 总的技术数据

DN
G

最大流量Qmax(m3/h)
最小流量Qmin(m3/h)
低频脉冲率Ua(m3/pulse)
mm
inch
50
2
          40
          65
           6
         0.1
65
         100
          10
80
3
         100
         160
          8
            1
160
         250
          13
250
         400
          20
100
4
         160
         250
          13
            1
250
         400
          20
400
         650
          32
150
6
         400
         650
          32
            1
650
        1000
          50
1000
        1600
          80
           10
200
8
         650
        1000
         50
            1
1000
        1600
         80
1600
        2500
        130
           10
250
10
1000
1600
80
10
1600
2500
130
7500
4000
200
300
12
1600
2500
130
10
2500
4000
200
4000
6500
370
压力等级:PN16到PN110,ANS115到ANS1600
公称直径:DN50到最大DN300,是标准范围(根据需要可生产DN400、DN500和DN600)
流量计机身：铸铁或碳钢体，在表四有详细资料
流量：6.5到6500立方米每小时
量程：在外界压力下最少1：20，一些更小尺寸的流量计有范围更小的
上游管道：最少2XDN；流量计符合标准OIML R32 89Annex A 的要求
温度范围：气体温度 -20℃ ÷+60℃
外界温度 -25℃ ÷+70℃
可测气体：看表二
操作方向：水平或者垂直方向
测量精确度：符合EU要求，保证在至少：
0.2Qmax-Qmax< ÷±1%
Qmin-0.2Qmax< ÷±2%
