干气过滤器是将固体粉尘从气体中去除的高效过滤产品。它用于去除气体中的尘土、铁锈等固体颗粒。高性能的过滤器对保护气体处理和输送系统中的下游精密设备具有至关重要的作用。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

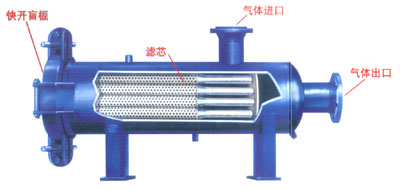

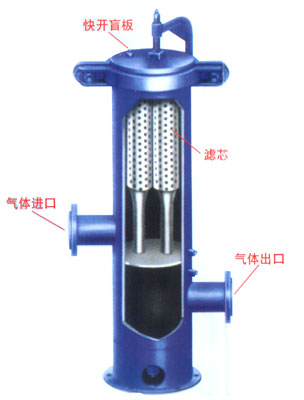

含杂质天然气进入过滤器后,大的颗粒杂质撞到过滤器内的升管上先从天然气中分离出来。接着天然气从外向内流过滤芯时去除掉细微的固体颗粒。最后净化后的天然气流出过滤器。 |
|
|
|
|
|
|
|
|
|
|
|
|
◆ 去除干燥床下游的干燥剂颗粒
◆ 去除催化床下游的催化剂粉末
◆ 用于计量和调压站}
◆ 用于城市配气系统
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
◆ 过滤精度:1、3、5、10um及以上
◆ 过滤效率:固体99.98% 液体:99.5%
◆ 起始压降:小于0.013MPa
◆ 更换压降:建议0.1MPa
|
|
|
|
|
|
|
|
|
|
|
◆ 筒体直径范围从10"~72";
◆ 设计压力根据具体工况确定;
◆ 滤芯最高使用温度:116℃
◆ 容器设计规范按GB150或ASME Ⅷ-1;
◆ 金属内构件为碳钢或不锈钢;
◆ 当特殊需要时,过滤精度能达到0.5um,效率达到99.5%
|
|
|
|
|
|
|
|
|
|
|
70 |
H |
33 |
3 |
72 |
38 |
1450 |
产品代号 |
放置形式 |
滤芯数量 |
滤芯外径 |
滤芯长度 |
筒体直径 |
设计压力 |
干气过滤器 |
H:卧式 |
|
3:4.5" |
24:24" |
单位:英寸 |
单位:PSI |
|
V:立式 |
|
5:5.75" |
36:36" |
|
|
|
|
|
|
72:72" |
|
|
|
|
