如果气体中同时含有固体颗粒和液体微粒,就需要使用过滤分离器进行去除。过滤分离器通常是指具有过滤气体中固体杂质和分离气体中的液体微粒功能的设备。
|
|
|
|
|
|
|
|
|
|
|
|
|

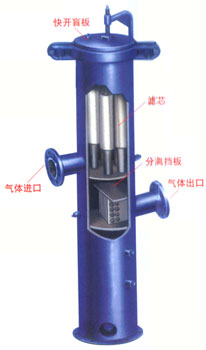

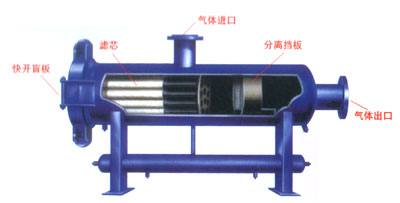

过滤分离器为两段式结构,第一段使用具有过滤-聚结功能的PEACH滤芯,当气体由外向内通过滤芯时,固体被分离,液体微粒聚结成较大的液滴后被除数带到第二段内,由分离挡板分离出。分离出的液体聚集散在筒体下部或积液包内。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
◆ 压缩机入口/出口
◆ 涡轮入口
◆ 燃料气
◆ 储气设施
|
◆ 干燥床入口
◆ 接触塔(入口和顶部出口)
◆ 沼气设备
◆ 设备入口 |
|
|
|
|
|
|
|
|
|
|
|
◆ 过滤精度:1、3、5、10um及以上
◆ 过滤效率:固体99.98% 液体:99.5%
◆ 起始压降:小于0.013MPa
◆ 更换压降:建议0.1MPa
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
卧式:筒体直径范围从10"~60",
滤芯数量范围从1~108根;
立式:筒体直径范围从10"~72",
滤芯数量范围从1~151根;
◆ 设计压力最高使用温度:116℃
◆ 容器设计规范按GB150或ASME Ⅷ-1;
◆ 金属内构件为碳钢或不锈钢;
◆ 硫化亚铁专用的SCW滤芯,精度可达0.3微
米固体;
|
|
|
|
|
|
|
|
|
|
|
75 |
H |
33 |
3 |
72 |
38 |
1450 |
WP |
产品代号 |
放置形式 |
滤芯数量 |
滤芯外径 |
滤芯长度 |
筒体直径 |
设计压力 |
分离元件 |
过滤分离器 |
H:卧式 |
|
3:4.5" |
24:24" |
单位:英寸 |
单位:PSI |
WP:分离挡板 |
|
V:立式 |
|
5:5.75" |
36:36" |
|
|
WN:捕雾器 |
|
|
|
|
72:72" |
|
|
CT:旋风管 |
|
|
