1 ．产品介绍
本指导手册提供了关于 ESV 紧急切断阀的安装、调节、维护和零件订购信息。
1.1  主要功能及技术规格
超压自动切断
失压自动切断
超失压一体自动切断
手动按钮紧急切断
手动复位
阀位观测
可选配远传装置使得切断信号远程传输（防爆：  EExd IIC T6）
可选配远程控制切断阀的关闭（防爆：  EExd IIBT4）
可选配根据管线压力智能控制切断阀的关闭（防爆：  EExd IIBT4）
自顶向下的设计方便切断阀在线维护
坚固的设计使得切断阀经久耐用，保证绝对安全
允许最高压力：     100 bar
超压 /  失压切断设定范围   0.015～90 bar
反应时间：                   ≤1 秒
切断精度等级 ：   AG≤5：

流量系数       表 1：

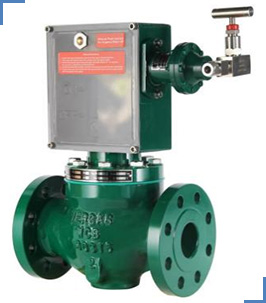

ESV 紧急切断阀
注：阀体连接法兰的螺栓孔径、孔距和螺栓数量，美标法兰参考 HG20592-2009 和 HG20615-2009  《法兰连接尺寸》， 其余具体尺寸以实物为准。

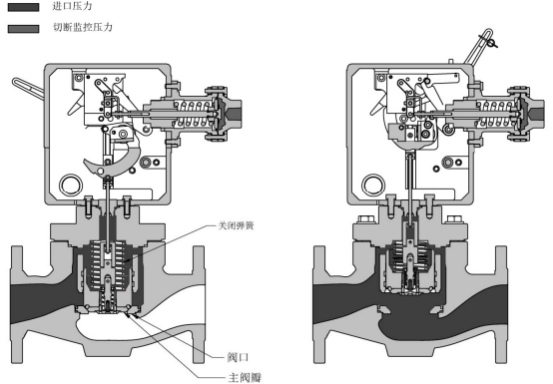

1.2  工作原理

注： 现场管理人员应注意手柄的保管和存放，以避免手柄丢失。

切断远传基本原理(单信号):

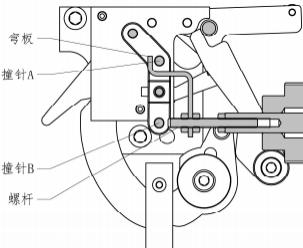

当脱扣机构脱扣，释放主阀瓣，主阀瓣在关闭弹簧 的作用下，带动拉杆机构迅速向下移动，拉杆机构带动
弯板触碰防爆传感器，防爆传感器输出信号。

图 4.  单信号输出

切断远传基本原理(双信号):
当脱扣机构脱扣，释放主阀瓣，主阀瓣在关闭弹簧的作 用下，带动拉杆机构迅速向下移动，拉杆机构带动弯板 触碰防爆传感器二， 防爆传感器二输出信号； 主阀瓣完 全关闭时，拉杆机构触碰下限位机构，下线位机构触碰
防爆传感器一，防爆传感器一输出信号。


图 5.  双信号输出

符号说明如下：
REGULATOR ——  调压器
TYPE ——  型号
Fluid —— 燃气种类
Reg.NO —— 产品编号
Flange ——  法兰
RG(AC) ——  调压精度等级
SG ——  关闭压力等级
Cg ——  流通系数
Pemax ——  最-大进口工作压力
PILOT VALVE ——  指挥器
Year ——  出厂日期
SERIAL Nr —— 序列号

Ps body ——  阀体最-大承压
TS ——  工作温度

Pef ——  正常工况下调压器进口压力的变化范围
Paf —— 使用测试时所装的零件和弹簧所能得到的调压器设定范围
SET POINT —— 测试时所装弹簧和零件的出厂设定值
WIRE DIAMETER OF SPRING ——  使用测试时所装弹簧线径
SPRING RANGE ——使用测试时所装的弹簧所能得到的调压设定范围

5.  故障排除（维修表）
下表汇总了常见故障及其解决措施

  ESV 紧急切断阀

6. 备件表
