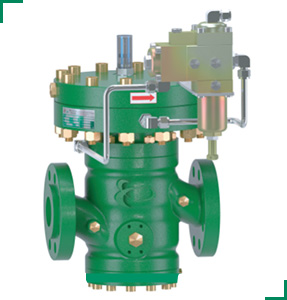

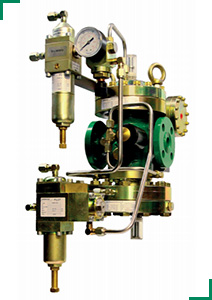

TA-956 FC失效关型套筒式调压器

(TA-956 FC)

TA-956 系列

TA-956系列调压器和安全切断阀可作为单一功能使用，亦可组合构成双重功能或三重功能使用。

模块化的设计使得我们可以在一个阀体上安装独立的传感装置、指挥器系统、内部控制原件、阀座等，并相应组合成双重功能及三重功能。这是TA-956系列调压器最为独特之处。

这样的设计（一个阀体集成多重独立功能）使其结构变得紧凑，极大的缩减了空间成本。

模块化的设计还使其可依客户要求对其功能进行改装或升级。

此外，TA-956系列调压器顶装式的设计使维修人员可直接在管线上对其进行维护，既便捷又节省维护成本。

应用

模块化的设计可实现多重功能多样化匹配以适于不 同工况和客户的要求。它适用于燃气传输、企业燃 气供应、城市燃气供应、分流系统等。

TA-956系列调压器及安全切断阀适用于无腐蚀性的 清洁天然气。

此外，我们提供特殊材料以满足特殊燃气及传送条 件的要求。

TA-956 FC带指挥器的单一功能失效关型调压器适用 于低、中、高压的环境。

若出现以下状况，调压器将会自动关闭：
• 主调压器隔膜损坏；
• 指挥器隔膜损坏；

• 连接指挥器与主调压器的反馈信号管出现问题；
• 连接指挥器与下游管道的反馈信号管出现问题
TA-956 FC调压器经过CE-PED认证，并符合以下标准：
•EU/97/23/EG A lii B (29.05.1997)
•DIN EN 334 (01 .07.2009)
•DIN EN 14382 (01.07.2009)
产品识别码：CE-0085CO0164

TA935技术特性

TA935材料

符号说明如下：
REGULATOR ——  调压器
TYPE ——  型号
Fluid —— 燃气种类
Reg.NO —— 产品编号
Flange ——  法兰
RG(AC) ——  调压精度等级
SG ——  关闭压力等级
Cg ——  流通系数
Pemax ——  最-大进口工作压力
PILOT VALVE ——  指挥器
Year ——  出厂日期
SERIAL Nr —— 序列号

Ps body ——  阀体最-大承压
TS ——  工作温度

Pef ——  正常工况下调压器进口压力的变化范围
Paf —— 使用测试时所装的零件和弹簧所能得到的调压器设定范围
SET POINT —— 测试时所装弹簧和零件的出厂设定值
WIRE DIAMETER OF SPRING ——  使用测试时所装弹簧线径
SPRING RANGE ——使用测试时所装的弹簧所能得到的调压设定范围

TA-956 FC 工作原理

托美尼TA-956 FC为失效关型套筒式调压器。因此，当主调压器隔膜、指挥器隔膜及连接指挥器反馈信号管出 现问题时，主调压器阀口将会自动关闭，并处于全关状态。

该调压器选用钢制套筒（活塞）作为阀口。套筒通过阀杆与隔膜直接连接。通过对弹簧施加压力来控制阀口的开度，该弹簧将阀口推向全关的位置。

阀口和阀杆针对进口压力时刻处于平衡状态，因此稳压精度不随着入口压力的变化而变化。

指挥器从上游端采集高压与此同时指挥器产生一个驱动压力，此驱动压力进入调压器隔膜下腔，而隔膜上腔与下游管线直接连接。

调压器中的阀口弹簧、下游压力和来自于指挥器的驱动压力都通过指挥器弹簧所设定的压力达到平衡。

通过调节指挥器的弹簧可以改变调压器的出口压力设定值。拧紧弹簧可调高设定值，放松弹簧可调低设定值。

当下游流量减少时，下游压力就会增加。这时候，指挥器就会关闭些许。如此，指挥器施加给主调压器隔膜下 腔的驱动压力就会有所下降，而多余的压力就会通过设置在主调压器内的隔膜压盖上的呼吸孔排放到下游。

此时，指挥器压力减小，调压器的阀口弹簧就会因此将阀口向关闭位置移动，以此减小流量，并将其出口压力 控制在设定范围内。

当下游流量增加时，下游压力就会减少。指挥器在感应到下游压力变化后会做出相应变化，打开指挥器的阀 口。如此，指挥器驱动压力增加，使得主调压器阀口开度增大，补充下游压力，使其保持设定值不变。

TA-956 FC 工作原理

• 阀体具有大容量、低噪音的特点；
• 通过进口压力驱动阀口的开闭；
• 阀口时刻处于压力平衡状态；
• 极广的调压范围;
• 适用于高压调压;
• 磁力式位置显示器，具备防泄漏功能;
• 内置消声器;
• 可安装限位开关;
• 可安装4-20毫安的磁力式位置远传装置;
• 可进行双重或三重功能的组合，也可作为监控调压器 使用，同时可与SSV组合。

TA-956 FC 工作原理

TA-956 FC调压器为根据欧洲97/23/EC指令生产的专业、 安全的设备，满足 PED 第四类。该设备不但可以对下游 压力进行调整，还可防止下游压力过高的情形出现。

当TA-956 FC 调压器作为“敞开式监控”调压器使用时， 需要配备（TA-981 QEV, TA-982 QEV）快速泄放阀以满足 第四类安全条款的要求（增加反应速率）。

当其作为“工作监控”调压器使用时，安装快速泄放阀 不是强制性的。
