在吸入提升工况下运行的PC站
城市空间的限制和安全要求的不断提高使得对安装地下储罐或地上掩埋式储罐的要求不断增长。
在这些情况下,需要实现吸气提升功能,这对泵提出了很高的要求。CEH/6和CEH/7泵与PC系统配套应用即可满足这种要求。
由于具有处理大量蒸气的能力和很低的净吸入压头要求,采用CEH/6和CEH/7型泵时不需要在压力储罐内安装运动部件,这是这种泵独特的优点。

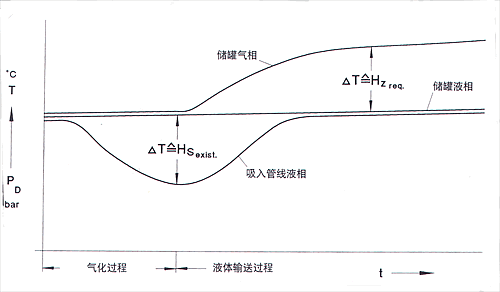

PC系统的运行原理请参见下面的压力/温度变化曲线图。
通过消耗蒸气、然后又重新汽化,供气管线中的液体不断被吸收。
吸入管线内压力与储罐内恒定压力产生的压力差使得液体上升到泵入口端,这时开始输送介质。
与此同时,又有一部分能量较高的介质返回到储罐的蒸气空间,继续为克服最初的吸程提供压力差。
由于部分循环需要较多的能量,使得这种系统有一个经济极限,即静止吸程(HS)小于4m,储罐容量小于100立方米(丙烷)或20立方米(丁烷)。 |
