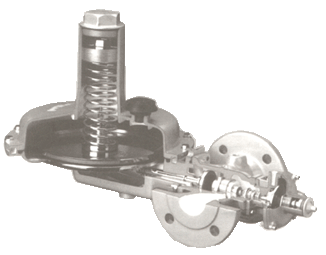

270 MK2系列是一种直接作用、单薄膜、弹簧加载打开、杠杆操作的调压阀,适用于各种减压系统。
通过更换不同口径的空板,调压阀可以确保控制不同的入口压力和流量。
适用于各种非腐蚀性气体,如天然气、工厂煤气、氮气、二氧化碳、丙烷和丁烷。
|
|
|
|
|
|
|
|
|
|
|
|
|
设计用于民用设施的减压,商用设施、小型工业供气系统,如燃烧炉、加热单元、镉炉和其它要求准确、安全的压力控制的设备。 |
|
|
|
|
|
|
|
|
|
|
|
|
1/2"和2" 螺纹BS21 Rc,Rp 和NPT
DN50(2") 法兰BS4504 PN16 和ASA等级150 |
|
|
|
|
|
|
|
|
|
|
|
|

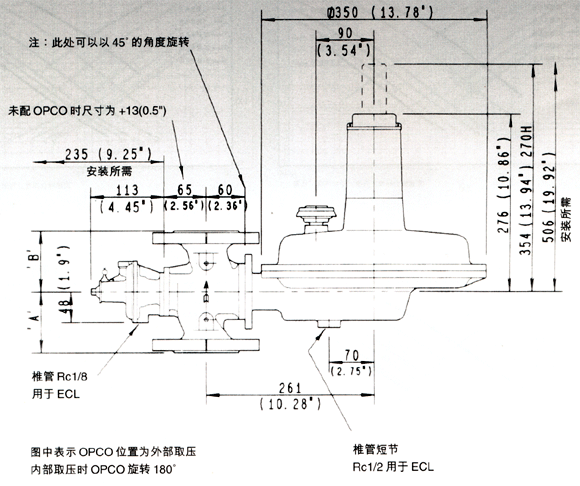

调压阀可以根据现场条件以任何角度安装,担需注意防止水汽和固体颗粒进入放空口。为得到最优性能,安装角度应当为薄膜水平,弹簧竖直向上。
重要的一点是:在管线上安装时需预先去除管道应力,避免不平衡力加在阀门连接处。 |
|
|
|
|
|
|
|
|
****入口压力
(取决于所配孔板口径)
出口压力范围
270 MK2 系列
270H MK2系列
偶然****出口压力
最小差压
内部泄压阀设定
温度范围
|
****到10.3巴表压(150psig)
10到350毫巴表压(4"到140"水柱)
320到500毫巴表压(128"到200"水柱)
700毫巴表压(280"水柱)
(OPCO****允许跳闸设定压力)
通常为35毫巴表压(14"水柱)
(高于出口压力设定值)
-20℃ to +60℃
|
|
|
|
|
|
|
|
|
● 调压阀和安全切断阀完全独立操作。
● 薄膜及其外壳可以以45°的间隔旋转360°,从而适应现场有限的空间。
● 调压阀外壳/阀头和安全切断阀都可以象组件一件地拆卸,保证了在不拆卸主阀的情况下进行在线维护。
● 操作压力范围大
● 内部或外部取压(ICL/ECL) |
|
|
|
|
|
|
|
|
调压阀弹簧范围 |
出口压力范围 |
编号 |
颜色 |
毫巴表压 |
英寸水柱 |
1244 |
红 |
10-15 |
4-6 |
1245 |
灰 |
15-20 |
6-8 |
1246 |
绿 |
20-28 |
8-11 |
1247 |
黄 |
28-45 |
11-18 |
1248 |
黑 |
45-75 |
18-30 |
1249 |
白 |
75-110 |
30-44 |
1250 |
桔黄 |
95-150 |
38-60 |
1251 |
蓝 |
140-225 |
56-90 |
1252 |
银 |
200-350 |
80-140 |
1263* |
棕 |
320-500 |
128-200 |
1253 |
OPCO设定弹簧用于与主减压阀连接 |
|
* 仅限270H系列,要求特殊调节旋钮 |
|
OPCO:安全切断阀 |
弹簧 |
出口压力范围 |
编号 |
颜色 |
毫巴表压 |
英寸水柱 |
861 |
棕 |
35-90 |
14-36 |
1103 |
金 |
80-130 |
32-52 |
1104 |
紫 |
120-250 |
48-100 |
1105 |
黑 |
200-350 |
80-140 |
1254 |
红 |
340-500 |
136-200 |
1255 |
绿 |
450-600 |
180-240 |
|
|
UPCO/OPCO 安全切断阀 |
|
弹簧 |
出口压力范围 |
|
编号 |
颜色 |
毫巴表压 |
英寸水柱 |
OPCO
|
1109 |
灰 |
40-55 |
16-22 |
1110 |
绿 |
50-110 |
20-44 |
1111 |
银 |
110-200 |
44-80 |
1140 |
银/红 |
150-250 |
60-100 |
UPCO |
1138 |
蓝/绿 |
10-30 |
4-12 |
|
|
|
|
|
|
|
|
● P型:35毫巴(14"水柱)或高于调压阀设定值10%两者取大
● R/LR型:配有内部泄压阀时,55毫巴(22"水柱)
● 当配有UPCO/OPCO时,P型最小差压为45毫巴(18"水柱);R/LR型(配有内部泄压阀)最小差压为65毫巴(26"水柱)
注:特殊要求时,可以装配309MP2系列超压切断阀从而使****跳闸压力达到700毫巴(280"水柱) |
|
|
|
|
|
|
|
|
调压阀 |
阀体 |
铸铁:BS.2789
等级 400/18L20 |
下部/上部外壳,上盖和弹簧调整旋钮 |
铝合金:BS.1490
等级 LM24M |
孔板和下盖,导向套筒 |
黄铜:BS.2874
等级 CZ 121 |
杠杆 |
不锈钢:BS.3416
等级 ANC 3B |
阀门轴 |
不锈钢:BS.970
等级 416S29 |
弹簧支撑和薄膜盘 |
低碳钢:BS.1449
等级 CS4 |
泄压阀和主弹簧 |
弹簧钢:BS.5216
等级 HS3 |
铬钒合金:BS2803 |
阀座,O形杯 |
丁腈橡胶 |
薄膜 |
尼龙加强模制丁腈橡胶 |
|
|
安全切断阀 |
阀体 |
铝 BS.1490 LMG |
轴 |
不锈钢 BS.970 等级 316S31 |
阀门 |
铝等 BS.1474 等级 6082 TF |
阀座 |
聚胺酯 |
薄膜和O形环 |
丁腈橡胶 |
弹簧调节旋钮 |
黄铜 BS.2874 等级 CZ121 |
弹簧 |
弹簧钢 BS.5216 等级 HS3 |
|
|
|
|
孔板口径 |
****入口压力 |
MM |
巴 |
磅/平方英寸 |
5 |
10.3 |
150 |
7.5 |
10.3 |
150 |
10 |
10.3 |
150 |
15 |
5 |
72 |
20 |
4 |
60 |
25 |
2 |
30 |
30 |
1 |
15 |
|
|
|
|
|
|
|
|
|
|
|
