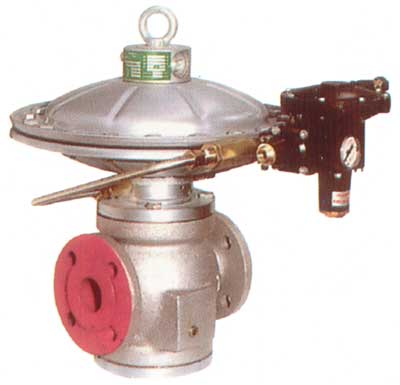

REVAL182是适用于中、低压的指挥器控制式调压器,它“失效时关闭”,即在下列情况下处于关闭状态:
● 主膜片破裂;
● 指挥器膜片破裂;
● 指挥器回路无供气。
REVAL182调压器适用于经过滤的非腐蚀性气体,包括天然气、人工煤气、液化石油气、混气等。
|
|
|
|
|
|
|
|
|
|
|
|
|
设计压力 |
可达1.9MPa |
工作温度 |
-10~60℃(可更高或更低) |
环境温度 |
-20~60℃ |
进口压力范围bPe |
0.05~1.6 MPa |
出口压力范围Wh |
0.6~1200 kPa |
最小工作压差 |
10 kPa |
精度等级RG |
可达2.5 |
关闭压力等级SG |
可达5 |
供货规格 |
DN25/40/50/65/80/100/150/200 |
法兰 |
ANSI 150 RF B16.5或PN 16 UNI2282、DIN2633、GB9119.8 |
|
|
|
|
|
|
|
|

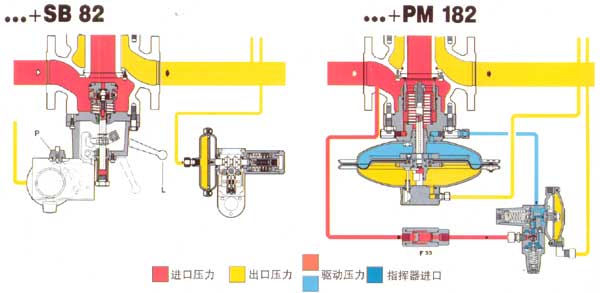

REVAL182的模块设计使得在调压器安装好之后还能将“失效时关闭”的监控器PM182或紧急切断阀和消声器一起安装在调压器阀体上,而不需改变阀体长度及对接尺寸。
另外“顶部装入”设计亦便于定期维修而无需将阀体从管线上拆下。
|
|
|
|
|
|
|
|
|
阀体 |
全部规格:铸钢 ASTM A216 WCB
DN≤150:球墨铸铁 GS400-18 ISO 1083 |
膜片盒 |
冲压碳钢Fe37B UNI7070-72,ASTM A284-55TB |
膜片 |
橡胶布 |
阀座 |
钢+硫化橡胶 |
密封件 |
丁腈橡胶 |
接头 |
按DIN2353的镀锌碳钢 |
|
|
上述特性与材料均系对标准产品而言,可根据用户要求提供具有特殊特性用特殊材料制造的产品。 |
|
|
|
|
|
|
|

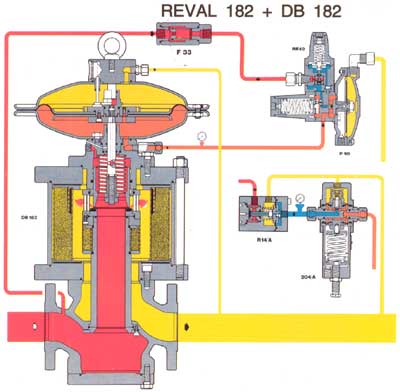

REVAL182调压器是指挥器(导阀)控制式调压器,出口压力的变化通过放大控制主阀动作。它由主阀及指挥器系统组成。主阀膜片与阀杆阀瓣相连结而成一运动件。主阀的开度由膜片上所受的驱动压力(指挥器出口压力)、调压器出口压力、阀瓣上的弹簧力和运动件的重量间的平衡决定。引自调压器进口腔的燃气经过滤后在预调器中受节流,再经指挥器流至调压器驱动室,最后通过膜片护盘上的阴尼器纪流至膜片上方并在调压器出口返回燃气管道中。
预调器是一只弹簧膜片式减压阀。其膜片一侧受预调器出口压力作用,另一侧受器出口压力及弹簧力的作用,其平衡位置决定了预调器的流通面积,而流通面积的改变使通过的燃气受到不同程度的节流,从而控制了预调器出口压力。
指挥器也是一只弹簧膜片式调压阀,其开度由指挥器运动件上所受的弹簧力与调压器出口压力间的平衡决定,而该开度决定指挥器出口的驱动压力,于是驱动压力也就是与调压器出口压力成一定关系了。
如果工作时进口压力下降或流量增加,调压器出口压力就会降低,指挥器将指挥器开大,这样驱动压力上升,主阀阀瓣向上运动,增大调压器的开度从而使调压器出口压力恢复至设定值。反之亦然。
|
|
|
|
|
|
|
|
|
规格DN
|
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
1" |
1 1/2" |
2" |
2 1/2" |
3" |
4" |
6" |
8" |
Cg |
575 |
1350 |
2220 |
3990 |
4937 |
8000 |
16607 |
25933 |
|
|
|
|
|
|

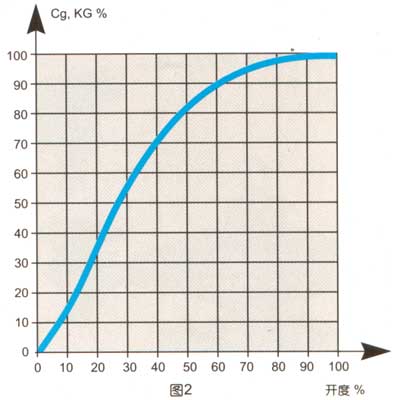

表内所列数值为调压器全开时的阀系数Cg值,图2给出的阀开度与Cg的关系曲线。
为了得到良好的性能,避免磨蚀,限制噪声,建议将出口法兰处的气流速度限制在150m/s内。出口法兰处的气体速度计算式为:
V=364.9Qn/DN2×1-0.2P2/1+10P2
式中v-气体速度m/s,DN-调压器公称尺寸mm
|
|
|
|
|
|
|
|
|
|
