KG系列锅炉专用调压柜

KG系列锅炉专用调压柜


主要特点和用处


  2 用途
KG系列调压柜为燃气锅炉专用调压柜，集调压、过滤、 超压切断、计量、安全放散等为一体。其结构通常为柜式， 且占地面积小，造型美观，适合于户内、外安装。 适用于天然气、人工煤气。 KG系列锅炉专用标准型调压柜是以最为常见的工况设计， 是按进口压力Pl=o.1～0.4MPa(天然气)，PI=0.03～0.1MPa(人 工煤气)；出口压力P2=5～15KPa所配置。用于天然气或人工煤 气，因其热值不同，相同吨位锅炉所用调压柜配置不同，应根 据实际介质进行选择。
主要技术特点
1、进出口压力范围P1：0.05~0.4MPa（天然气）0.03~0.1MPa（人工煤气）
2、出口压力范围P2：5~15KPa
3、稳压精度δP2：±10%
4、流量计精度：1.0或1.5级
5、关闭压力：Pb：1.2P2N
基本配置

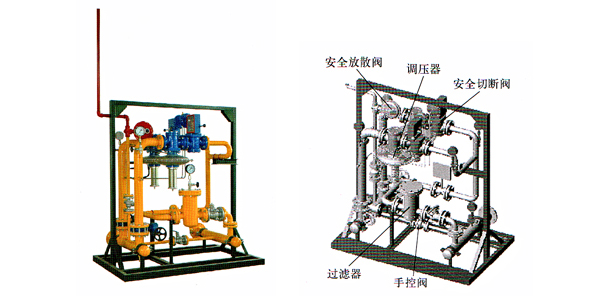

KG系列调压柜主要由：进出口阀门，燃气过滤器，燃气调压器，安全紧急切断阀，计量仪表，安全放散阀等组成

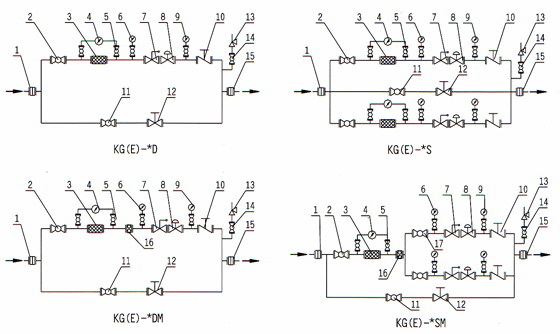

工艺流程图



⑴气体进口绝缘接头 ⑵气体进口阀门 ⑶器过滤器 ⑷压差表
⑸压差表前后阀门 ⑹气体进口压力表 ⑺紧急切断阀 ⑻调压器
⑼气体出口压力表 ⑽气体出口阀门 ⑾旁通进口阀门 ⑿手动调压阀
⒀安全放散阀 ⒁球阀 ⒂气体出口绝缘接头 ⒃气体流量计
⒄球阀


选型参考表

序号
调压柜型号
进口压力（MPa）
出口压力（MPa）
额定流量（Ncm^3）
天然气
人工煤气
1
KG-100**
0.03~0.4
1~15
100
0.5T,1T锅炉
0.5T锅炉
2
KG-200**
0.03~0.4
5~15
200
1.5T,2T锅炉或总吨位不大于2T锅炉组
1T锅炉
3
KG-400**
0.03~0.4
5~15
400
2.5T,3T,4T锅炉或总吨位不大于4T锅炉组
1.5T,2T锅炉或总吨位不大于2T锅炉组
4
KG-600**
0.03~0.4
5~15
600
5T,6T,8T锅炉或总吨位不大于8T锅炉组
2.5T,3T,4T锅炉或总吨位不大于4T锅炉组
5
KG-1000**
0.03~0.4
5~15
1000
10T,15T锅炉或总吨位不大于15T锅炉组
5T,6T,8T锅炉或总吨位不大于8T锅炉组
6
KG-2000**
0.03~0.4
5~15
2000
20T,25T锅炉或总吨位不大于25T锅炉组
8T,10T锅炉或总吨位不大于10T锅炉组
7
KG-3000**
0.03~0.4
5~15
3000
30T锅炉或总吨位不大于30T锅炉组
15T锅炉或总吨位不大于15T锅炉组
