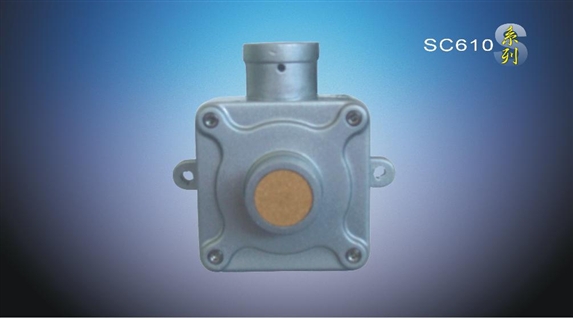

•   ◆ 产品名称： SC610点型可燃气体探测器
•   ◆ 产品产地：深圳
•   ◆ 产品规格： SC610点型可燃气体探测器
•   ◆ 参考价格：1500元人民币

该探测器可广泛用于化工、石油、冶金、油库、液化气站、喷漆作业、燃气输配等可燃气体生产、储存、使用等室内外危险场所。

SC610点型可燃气体探测器检测泄漏情况，当现场泄漏的可燃气体浓度达到设定值时，报警控制器输出接点闭合，可外接燃气报警控制器、火灾报警控制器、排气扇、管道切断阀等设备。防止爆炸、火灾事故的发生，从而保障生命财产的安全。

SC610点型可燃气体探测器采用先进的微处理器作为控制单元，相应速度快，平均无故障运行时间长，适用于长时间不间断的运行，同时还增加探头故障自动检测并上传报警控制器报警功能。SC610点型可燃气体探测器电气性能符合国家标准，经国家消防电子产品质量监督检验中心检验合格，并取得国家消防产品质量认证委员会颁发的型式认可证书。其结构为隔爆型，设计符合国家标准，经国家防爆电气产品质量监督检验中心检验合格，防爆标志为dIIBT6。

主要技术参数


传感原理
 催化燃烧

取样方式
 自然扩散

感应气体
 天然气、石油液化气等可燃气体（详见附表1）

工作电压
 DC12V

使用电压范围
 DC10V～DC15V

线制
 485总线制

温度
 -40℃～+70℃

相对湿度
 ≤93%RH

防爆方式
 隔爆型

防爆等级
 ExdIIBT6

报警浓度
 一级报警可调（默认值25%LEL）；二级报警：50%LEL

稳定性
 工作报警浓度误差不大于±3%LEL

重复性
 重复测试报警浓度误差不大于±3%LEL

报警浓度误差
 不大于±3%LEL

报警方式
 通过485总线上传报警信号

执行标准
 GB15322.1-2003


图解示意图


安装与调试
1.探测器安装位置
A．探测器的安装高度由被测气体种类的重量比所决定。

被测气体比重小于空气，探测器一般安装在距顶棚30cm；

若顶棚较高（高于5米），则应视气体泄漏速度安装在适当高度。

    被测气体比重大于空气，探测器安装在距地面（指探头）30cm~50cm处；

B．探测器的安装位置由气体泄漏源和场所结构决定。

首先确定被监测场所的面积和易泄漏点，从而确定探测器设置数量。一般情况，探测器的检测范围室内为半径7.5米；室外半径为15米；探测器与释放源的直线距离为5~7.5米。

根据现场泄漏压力，单位时间的可能泄漏量和现场主导风向，空气自然流动的习惯通道，泄漏气体的比重，确定探测器的安装位置，一般原则是如果是微漏则设点位置靠近泄漏点，

如果可能会出现爆发性大量泄漏点则设置位置离泄漏点远一些。根据主导风向和空气自然流动具体情况，探测器应设在下风位置，应注意现场环境情况，如通风死角、地槽、地沟等易聚集可燃气体的地方，一定要设置探测器。

对面积较小的场所，在门窗关闭的情况下，一旦发生泄漏会很快达到爆炸限浓度，一定要设置检测点。

2.探测器接线、调试
   A ）探测器的电路连接：

1．  将R485总线中的A端口与产品接线端口的RA相连接。

2．  将R485总线中的B端口与产品接线端口的RB相连接。

3．  将主机（控制器）的供电正极（R+）或外接12V电源的正极与本机的VCC/R+端口相连接。

4．  将主机（控制器）的供电正极（R-）或外接12V电源的负极与本机的GND/R-端口相连接。

将SC610点型可燃气体探测器按接线端子功能，准确无误地与供电电源、R485总线、外部设备连接固紧，接线完毕一定要对照说明书检查无误后再接通电源和外部设备、仪表。

B）调试

1)      上电后，指示灯亮，表示电源供电回路正常，过10秒左右，指示灯灭。进入工作状态。

   *如果传感器一上电时，相当于传感器感应了较大的电压，而造成上传的数据显示有浓度数据。在2分种后进入正常。

常见故障分析
1. 上电后指示灯不点亮

■  请检查是否电源中的（VCC/R+）与（GND/R-）接线端口有无连接或连接是否正确。

■  电源是否有正常供电，电源的正负极是否正确。

排除外，还不能正常，请与我们联系。

2. 挂接控制器后出现故障现象

■  请专业人员按照说明书对探测器进行零点调节的操作。

标定、校准
由专业人员操作时，用准确的万用表和标准成份的气体，可按照下述方法标定探测器：

1. 探测器上电预热20 分钟后，在工作环境中进行调零。

    ■ 将万用表选择的电压档2伏档位上（或更小的电压档位上）

■ 将万用表中黑表笔对准产品电路板上的T1测试点，红表笔对准T2测试点。

■ 调节VR1可调电位器使表上显示00mV。（顺时针调VR1增大，反之变小）

2. 向探测器通入标定浓度气体，稳定30 秒后进行浓度试定点调试。

    ■ 调节VR2可调电位器（顺时针调VR1增大，反之变小）使控制器上显示你所通入的气体浓度相等及可。或用如下方法也可。

    ◆ 将万用表选择的电压档20伏档位上（或5-20V电压任一档位上）

◆ 将万用表中黑表笔对准产品电路板上的T1测试点，红表笔对准T3测试点。

◆ 调节VR2可调电位器（顺时针调VR1增大，反之变小）使表上显示你通入标定的气体浓度值相对的电压指示值（此值应与我公司提供的数据表相符）

3. 为保证探测器可靠工作，探测器应每隔3 个月进行点检，每年进行一次标定。
